Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка изгиба и крепежа с вашим ТЭНом для печи
- Форма: совпадает ли изгиб вашей детали с этой конфигурацией. Изогнутый ТЭН повторяет геометрию конкретной печи.
- Крепление: тип и расположение монтажных элементов (планки, фланцы, резьба). Сравните с вашим образцом.
- Выводы: количество, тип (штуцер, клемма) и направление контактных стержней.
- Длина трубки (по средней линии): замеряйте по оси от одного конца трубки до другого без учёта выводов.
- Мощность и напряжение: указаны в маркировке корпуса или паспорте изделия. Сверьте с требованиями вашей сети.
Фото старого трубчатого ТЭНа для изготовления замены
- Фотографии старого нагревателя с разных ракурсов (общий вид, место изгиба, крепёж).
- Чертёж с указанием всех габаритов (длина трубки, радиусы изгибов, расстояние между осями выводов).
- Фото посадочного места в печи или сборочного узла, куда устанавливается деталь.
- Маркировку с корпуса старого ТЭНа (даже если стёрта частично).
- Напряжение сети питания и требуемую мощность, если они известны.
- Тип рабочей среды (воздух, инертный газ, агрессивная атмосфера) и максимальную температуру в зоне нагрева.
Изменение длины активной зоны и конфигурации изогнутого ТЭНа
Делаем по образцу, фото или чертежу. По заказу меняем длину активной зоны, изменяем конфигурацию изгиба под вашу печь, ставим другие выводы или меняем материал оболочки под агрессивную среду. Достаточно прислать старую деталь с пометкой, что именно нужно изменить.
Применение: ТЭН для печи изогнутый

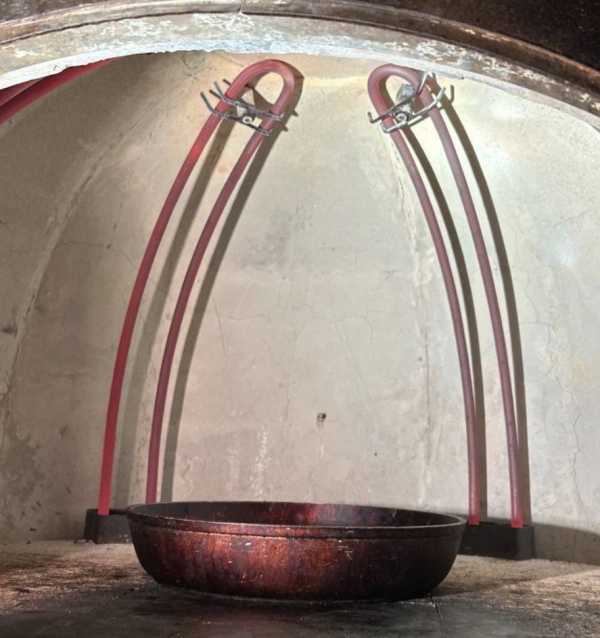

Такие нагреватели ставят в подовых печах для пиццы, хлебопекарных ярусных печах и муфельных (камерных) печах для обжига керамики. В подовой печи для пиццы изогнутый ТЭН располагается по периметру камеры в качестве верхнего и нижнего нагревателя. В хлебопекарной ярусной печи он устанавливается в каждой из пекарных камер яруса. В муфельной печи для обжига керамики на умеренные температуры такой нагреватель размещается в стенках или за пределами муфеля камеры.
Вопросы
Подойдёт ли этот ТЭН, если у меня другое напряжение (например, 220 В вместо 380 В)?
Да, сделаем. Приложите к заказу фото старого нагревателя и укажите нужное напряжение.
Можно ли увеличить длину трубки на 5 см, чтобы ТЭН доставал до другого края печи?
Да, сделаем. Приложите чертёж с новыми размерами или старую деталь с пометкой о нужной длине.
У меня агрессивная среда с парами кислот. Вы поставите другой материал оболочки?
Да, сделаем. Укажите тип среды и максимальную температуру, подберём материал по вашему образцу.
Можно ли заменить крепление с планки на резьбовую втулку?
Да, сделаем. Приложите фото нужного крепления или чертёж узла установки.
