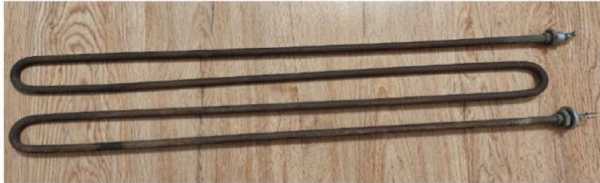

Тэн воздушный со штуцером, мощность 2,5 кВт, напряжение 230 В

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «Тэн воздушный со штуцером, мощность 2,5 кВт, напряжение 230 В» мы знаем среду (воздух), электрические параметры и тип крепления. Этого хватает, чтобы понять, какой нагреватель нужен, но не хватает для изготовления - без размеров старого ТЭН мы не сможем повторить его форму и посадку.

Чего нет в названии:

• Развёрнутая длина трубки
• Длина холодных зон и контактных стержней
• Диаметр оболочки
• Материал трубки и штуцера
• Форма после гибки и радиусы изгибов
• Тип и размер резьбы штуцера

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Чтобы мы сделали точную замену, снимите со старого нагревателя три группы размеров.

1. Развёрнутая длина. Положите ТЭН на ровный стол. Измерьте длину трубки, если её аккуратно распрямить - от одного конца до другого по оси. Если форма изогнута, измеряйте по внешней стороне гибки мягкой рулеткой или ниткой, затем приложите нитку к линейке.
2. Холодные зоны. Это участки на концах трубки, где нет нагрева - от торца трубки до начала активной части. Измерьте длину каждого такого участка. В каталогах производителей холодные зоны обозначают буквами по ГОСТ 13268-88 (A=40 мм, B=65 мм и т. д.).
3. Форма после гибки. Зарисуйте форму изделия: где изгибы, под каким углом, на каком расстоянии от краёв. Укажите радиус каждого изгиба (внешний радиус по трубке).

Главное число раздела: развёрнутая длина - основа расчёта мощности. Ошибка в 10 мм может изменить параметры нагрева.

Форма и гибка: как передать форму и радиус

Самый прочный способ - приложить старый ТЭН к листу бумаги и обвести внешний контур. На этом контуре поставьте размеры прямых участков и радиусы изгибов. Если ТЭН сломан или деформирован - зарисуйте форму как можно точнее от руки, указав все расстояния.

Радиус изгиба трубки - важный параметр. У производителей типовые радиусы лежат в диапазоне от 30 до 150 мм в зависимости от диаметра оболочки. Укажите внешний радиус по трубке (по наружной стороне изгиба).

Если форма сложная (несколько изгибов в разных плоскостях), сделайте две проекции: вид сверху и вид сбоку. Фотография старого ТЭН с линейкой рядом тоже поможет - по ней можно оценить пропорции.

Подключение на напряжение этого ТЭН и ток (дан в расчёте)

Напряжение 230 В - однофазное, бытовая сеть. Ток, который будет потреблять ТЭН, рассчитан: 10,87 А. Сопротивление в рабочем режиме: 21,2 Ом.

Это одноконцевой ТЭН (со штуцером), контактные стержни выведены с одной стороны. Подключается напрямую к фазе и нулю через штуцер (заземление - на корпус оборудования). Для защиты цепи обязателен автомат на ток не ниже номинала.

По заказу меняем напряжение - например, для 220 В или 380 В. Но в этом случае изменится мощность, и потребуется пересчёт параметров. При заказе указывайте именно 230 В, чтобы получить 2,5 кВт.

Что прислать

Для запуска в производство пришлите:

• Чертёж или эскиз с развёрнутой длиной, холодными зонами и формой гибки
• Фотографию старого ТЭН с линейкой (с разных сторон)
• Тип и размер резьбы штуцера (например, G 1/2, M16 и т. д.)
• Если нужен оребрённый вариант - уточните, делаем по заказу

Где применяют такие нагреватели

Такие нагреватели ставят в проточные водонагреватели, накопительные водонагреватели (бойлеры) и стиральные машины. В проточном водонагревателе элемент расположен в небольшой цилиндрической камере нагрева внутри корпуса. В накопительном водонагревателе он устанавливается в баке через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
