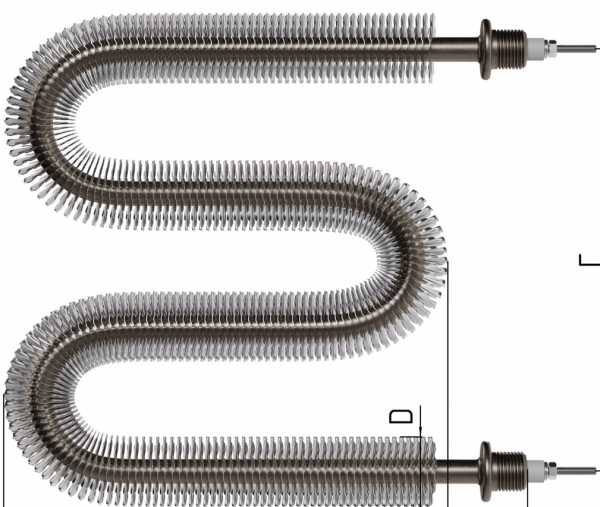

Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка соответствия с вашей деталью
- Форма М-образного изгиба (два U-изгиба в одной детали)
- Оребрение на всей поверхности трубки
- Тип и место крепления к корпусу оборудования
- Расположение электрических выводов
- Внешние размеры в ширину и высоту
Что отправить для заказа
- Фотография со всех сторон или образец старой детали
- Чертёж с точными размерами и расстояниями между изгибами
- Как крепится нагреватель (болты, приварка, хомуты)
- Схема подключения контактов
- Указание напряжения и мощности
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужна модификация
Делаем по чертежу или образцу. Меняем глубину изгибов, расстояние между рядами трубок, тип материала, крепление и выводы под вашу конструкцию.
В каком оборудовании стоят такие нагреватели
М-образные нагреватели часто устанавливают в сушильные камеры для пиломатериала, где компактность и высокая теплоотдача критичны. Такую форму применяют в электрокалориферах для систем вентиляции промышленных объектов. Встречаются в воздухоохладителях холодильных комплексов и расстоечных шкафах пекарен. Зерносушилки с более мощными теплогенераторами часто оснащаются нагревателями с двойной компоновкой трубок.
Вопросы
Почему в М-образном нагревателе два изгиба?
Это позволяет разместить больше тепловой поверхности в компактном пространстве. Два изгиба создают лучшую теплоотдачу и равномерное нагревание потока воздуха.
Можно ли заменить М-образный нагреватель на U-образный?
Нет, они разные по форме и теплоотдаче. Если нужна другая форма, пришлите размер вашего проёма, сделаем точно под вас.
Какие размеры нужны для заказа М-образного нагревателя?
Отправьте ширину, высоту, расстояние между первым и вторым изгибом, диаметр трубки, тип крепежа. Лучше всего - образец или чертёж.
Подходит ли этот нагреватель для влажного воздуха в расстоечном шкафу?
Да, мы используем материалы под влажную среду. Укажите, с какой влажностью и температурой работает ваше оборудование.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
