Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает

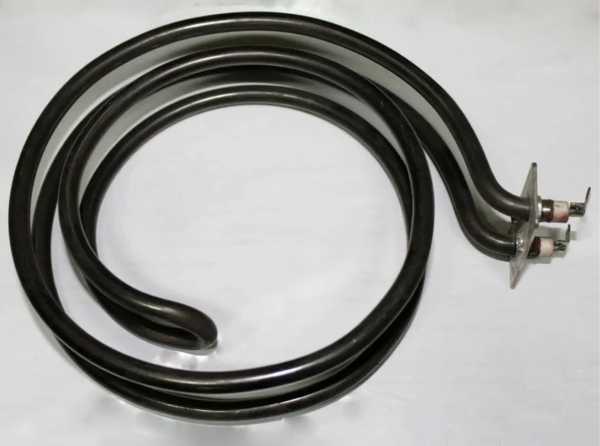

Название говорит о трёх вещах: это ТЭН для тепловой пушки ЭК-15П, его мощность 12 кВт и напряжение 380 В. Электрические параметры ясны. Для изготовления не хватает геометрии: диаметр оболочки, общая длина, форма, тип крепления и материал. В каталогах производителей такие нагреватели обычно описывают по ГОСТ с указанием размеров, а здесь только модель пушки, поэтому нужен образец или эскиз.
В названии есть только мощность и напряжение: 12 кВт и 380 В. Размеры придётся снимать со старого ТЭН.
Проверка мультиметром: какое сопротивление ждать
По расчёту для этого ТЭН сопротивление в рабочем режиме 12 Ом. Холодный ТЭН покажет близкое значение, потому что сопротивление спирали зависит от температуры слабо. Если мультиметр даёт ноль или бесконечность, это замыкание или обрыв спирали.
У производителей сопротивление изоляции проверяют мегаомметром, оно должно быть не менее 0,5 МОм. Мультиметр для этой проверки не подходит.
Крепление: штуцер, гайка, фланец, межосевое
Сняв старый ТЭН, определите тип крепления:
- Штуцер с гайкой - измерьте резьбу штангенциркулем.
- Фланец с отверстиями - замерьте межосевое расстояние между центрами.
- Гладкая трубка для установки в гильзу - укажите наружный диаметр.
Не придумывайте размеры. Если крепление фланцевое, обязательно измерьте расстояние между отверстиями - это главный параметр для совпадения при установке.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать форму и радиус
Чтобы повторить форму, сделайте эскиз или обведите контур старого ТЭН на бумаге. Укажите:
- Развёрнутую длину трубки по осевой линии.
- Расстояние между концами, если ТЭН изогнут.
- Радиусы изгибов - можно снять гибкой проволокой.
- Направление изгибов: в одну плоскость или в разные.
Если есть старый образец, лучше отправить его целиком: сделаем точную копию.
Что прислать
Для заказа ТЭН на тепловую пушку ЭК-15П понадобятся:
- Фото старого ТЭН с линейкой рядом.
- Эскиз с размерами, даже от руки.
- Тип крепления и его размеры.
- Если возможно - сам образец.
Указывать мощность и напряжение в заказе необязательно, они уже есть в названии: 12 кВт, 380 В. Но если параметры менялись, напишите об этом отдельно.
Где применяют такие нагреватели
Такие нагреватели ставят в тепловые пушки электрические. Нагреватель находится в цилиндрическом корпусе перед осевым вентилятором.
Вопросы
Можно ли нержавейку?
Да, у производителей есть ТЭН из нержавеющей стали. По заказу меняем материал оболочки.
Как измерить развёрнутую длину?
Возьмите гибкую проволоку или нитку, повторите форму ТЭН, затем выпрямите и измерьте. Либо измеряйте по осевой линии трубки, включая все изгибы.
Можно ли на другое напряжение?
Да, для другого напряжения пересчитаем сопротивление спирали, чтобы сохранить мощность. Укажите нужное напряжение при заказе.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу. Напишите, какая резьба нужна, и мы изготовим штуцер под неё.
