Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 800 Вт; можно меньше или больше, примерно от 480 Вт до 1,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Определение соответствия по маркировке и геометрии
- Сверьте тип резьбы: М121,75. Это метрическая резьба с шагом 1,75 мм для установки в корпус дымогенератора.
- Убедитесь, что длина корпуса (трубки) и расстояние между выводными концами совпадают с вашей старой деталью. Замерьте без учёта контактных наконечников.
- Проверьте тип и расположение выводов: шпильки или клеммы, их диаметр и осевое смещение относительно трубки.
- Сравните рабочее сопротивление: расчётное значение 180,5 Ом. Оно должно быть близким к измеренному на исправном нагревателе.
- Уточните номинальную мощность (0,8 кВт) и напряжение (380 В). Эти параметры указаны на корпусе или в паспорте оборудования.
Данные для заказа под эту модель

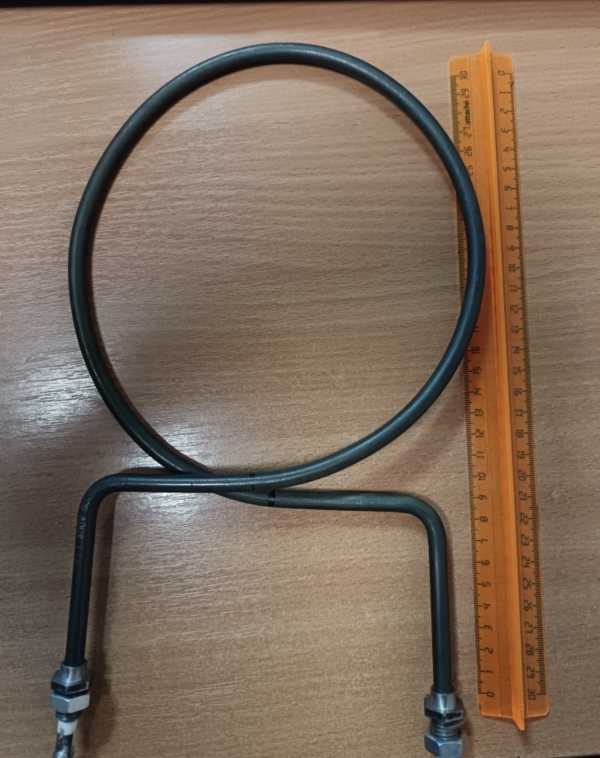

- Образец старого ТЭНа с целыми резьбой и выводами (или его фото с линейкой и штангенциркулем).
- Фото места установки: узел крепления, подводящие провода и расстояние до стенок камеры.
- Уточните среду эксплуатации: горячий воздух, дым, масло или иная среда. Это влияет на материал оболочки.
- Сообщите, есть ли на старом нагревателе дополнительные элементы: втулки, шайбы, уплотнители. Если есть, приложите их фото.
- Укажите, нужна ли защита от перегрева (термовыключатель) или дополнительная изоляция выводов.
- Если это срочная замена, просто отправьте фото с замерами. Мы делаем по образцу, фото, чертежу.
Возможные изменения под задачу
По заказу меняем длину трубки, форму (изгиб), расположение выводов, мощность и напряжение. Также доступна смена материала оболочки под агрессивную среду. Для этого пришлите замеры места установки и описание рабочей среды.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах. Внутри бойлера парогенератора расположена отдельная ёмкость для воды, в которую встроен ТЭН. Также подобные нагреватели используются в накопительных водонагревателях, где элемент устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Мне нужно другое напряжение, например 220 В. Вы сделаете?
Да, сделаем. Пришлите фото старого ТЭНа с замерами длины и резьбы и укажите нужное напряжение. Мы пересчитаем сопротивление.
Резьба подходит, но длина трубки на 2 см больше. Вы можете изменить длину?
Да, сделаем. Для этого пришлите чертёж или фото с точным расстоянием от резьбы до конца трубки.
У меня агрессивная среда (щелочь, кислота). Стандартный материал не подойдёт. Вы замените оболочку?
Да, сделаем. Сообщите точный состав среды и температуру, мы подберём материал.
Выводы не шпильки, а клеммы или кабель. Вы сделаете так же?
Да, сделаем. Приложите фото контактной группы и укажите сечение кабеля.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
