Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для масла: чёрная сталь или нержавеющая; удельную мощность ниже, чем для воды |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
Товар заявлен как «Тэн для нагрева масла диаметр 47 мм, 9 - 12 кВт». Из расчёта берём мощность 12 кВт. Диаметр оболочки 47 мм - это редкий размер, он крупнее основной гаммы ГОСТ (до 16 мм). Значит, это нестандартный нагреватель.
Из названия известно три параметра: среда - масло, наружный диаметр - 47 мм, мощность - 12 кВт. Для изготовления по образцу нужны ещё:
- Напряжение (например, 220 В, 380 В)
- Развёрнутая длина трубки после гибки
- Длина холодных зон (прямые участки от концов до начала спирали)
- Форма гибки и радиусы изгибов
- Тип и размер крепления (резьба, фланец, отверстия)
Если хотя бы один размер неизвестен, повторить старый ТЭН без маркировки не получится. Делаем по чертежу, эскизу или образцу.
---
Как снять размеры со старого ТЭН
Снимайте размеры в последовательности, указанной ниже.
### 1. Развёрнутая длина трубки
Выпрямите ТЭН механически, если он гнутый, или аккуратно разогните. Измерьте рулеткой полную длину от одного контактного стержня до другого вместе с изгибами. Запишите результат в миллиметрах.
### 2. Холодные зоны
Холодная зона - участок от конца трубки (со стороны контактного стержня) до начала активной части (где внутри спираль). Измерьте длину «холодного» участка с каждой стороны отдельно. Запишите эти две цифры. По ГОСТ 13268-88 длина холодной зоны на заводских ТЭН обозначается буквами: A=40 мм, B=65 мм, C=100 мм и т.д. - но ваш образец может отличаться.
### 3. Форма после гибки
Сфотографируйте старый ТЭН сбоку, сверху и со стороны выводов. Нарисуйте от руки эскиз - примерные углы, количество изгибов, расстояния между прямыми участками.
Если форма сложная (П-образная, W-образная, кольцевая), без образца и эскиза изгиб не повторить. Точность зависит от ваших замеров.
---
Форма и гибка: как передать форму и радиус
Для изготовления нового ТЭН нужно указать:
- Схему гибки - нарисуйте на бумаге вид сверху и сбоку. Поставьте размеры между осями прямых участков.
- Радиус изгиба - измерьте штангенциркулем или радиусомером внутренний радиус гиба на старом нагревателе. Если радиус не указан, сделаем по стандартному (обычно 3 - 4 диаметра трубки, но для вашего диаметра 47 мм это может быть 140 - 190 мм).
- Направление выводов - оба контактных стержня должны быть на прямом участке. По ГОСТ конец стержня должен располагаться не ближе 20 мм от начала изгиба.
Резьба штуцера, отверстия фланца и расположение выводов меняем по заказу.
---
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
В названии указана среда - масло. В каталогах для масел и жиров применяется код Z по ГОСТ 13268-88. Предельная удельная мощность для масла - 3,0 Вт/см². Для вашего диаметра 47 мм и мощности 12 кВт поверочный расчёт сделает технолог по присланным размерам.
- Материал оболочки - для масла по ГОСТ рекомендуется углеродистая сталь. По заказу меняем на нержавеющую сталь (например, 08Х18Н10Т), если рабочая среда агрессивная или нужна стойкость к коррозии.
- Напряжение - укажите его в заказе. Если не знаете, измерьте мультиметром сопротивление спирали старого ТЭН (отключённого от сети). По закону Ома: мощность = (напряжение²) / сопротивление. Для 12 кВт и 220 В сопротивление около 4 Ом, для 380 В - около 12 Ом.
Главное правило: материал оболочки выбирается под среду и температуру. Для масла - сталь, для воды - латунь или нержавейка.
---
Что прислать
Для заказа без маркировки нужно прислать одно из трёх:
- Старый ТЭН физически или после его выхода из строя - сделаем обмер, снимем гибку, определим материал и мощность.
- Подробный эскиз с указанием развёрнутой длины (в мм), холодных зон, формы гибки, радиуса изгиба, размера под крепление.
- Фотографии с линейкой или рулеткой на фоне - вид спереди, сбоку, отдельно крепёжная часть.
В заказе обязательно укажите:
- Напряжение
- Мощность (из расчёта - 12 кВт)
- Диаметр оболочки (47 мм)
- Среда (масло)
Если прислали только название «9 - 12 кВт», а другие размеры не сняты - сможем сделать ТЭН только под вашу ответственность, по вашим данным.
---
Где применяют такие нагреватели
Такие нагреватели ставят в судовые подогреватели топлива и масла, где трубчатый электронагреватель находится в теплообменнике топливной или масляной системы судна.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу, размер и тип штуцера - указывайте в эскизе.
Можно ли нержавейку?
Да, делаем оболочку из нержавеющей стали (например, 08Х18Н10Т) - укажите материал при заказе.
Как измерить развёрнутую длину?
Выпрямите старый ТЭН, разогнув его плоскогубцами, и измерьте рулеткой полную длину от кончика одного стержня до другого.
Можно ли сделать по старому образцу без маркировки?
Да, отправьте физический образец или его эскиз с размерами - изготовим без маркировки по вашим замерам.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем

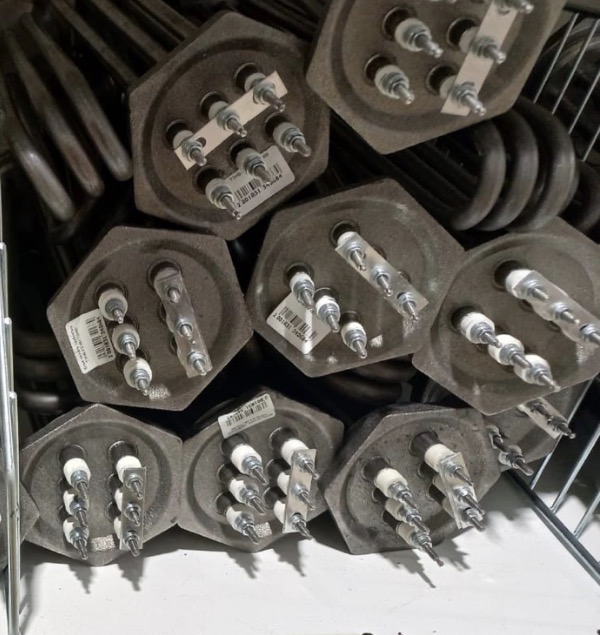

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
