Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить со своим спиральным оребрённым ТЭН без крепежа
- Форма и тип: прямой цилиндрический оребрённый ТЭН (спиральный нагреватель) без крепёжных элементов на корпусе.
- Выводы: два гладких стержня, выходящих с одного торца, с белым диэлектрическим изолятором.
- Длина и мощность: сверьте по маркировке на старой детали.
- Напряжение: указано в маркировке, для заказа уточните его.

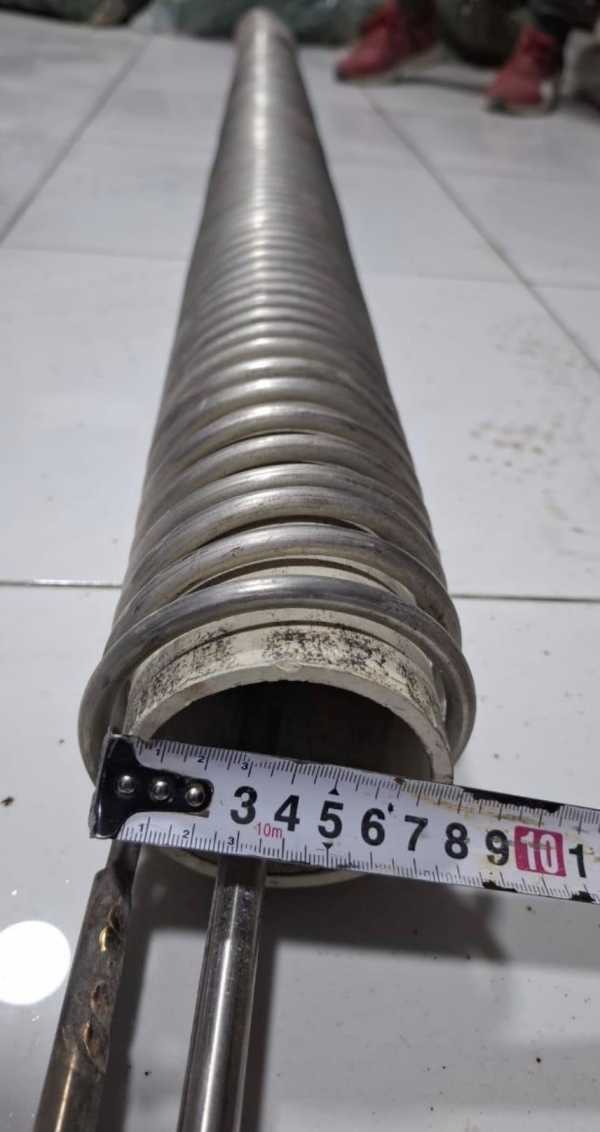

Фото старого нагревателя с торца для сверки выводов и изолятора
- Фото старого нагревателя с торца (видны выводы и изолятор).
- Фото бокового вида (видна вся длина и шаг спирали).
- Маркировку с корпуса (буквенноцифровой код, напряжение, мощность).
- Длину по корпусу (без выводов) и общую длину с выводами.
- Диаметр корпуса (измерьте штангенциркулем).
- Если есть чертёж или эскиз с размерами.
Замена длины корпуса и выводов на оребрённом ТЭН по образцу
Делаем по образцу, фото или чертежу. По заказу меняем длину корпуса и выводов, рабочее напряжение и мощность, материал оболочки (например, нержавеющая сталь для агрессивной среды).
Где ставят оребрённые ТЭН
Такие нагреватели ставят в электрокалориферах приточных вентиляционных установок, в сушильных камерах для пиломатериала, а также в зерносушилках и бункерах активного вентилирования. В расстоечных шкафах оребрённый ТЭН служит электронагревателем горячего воздуха камеры.
Вопросы
Можно ли изменить длину выводов?
Да, сделаем по вашему образцу или чертежу. Приложите фото старой детали с размерами.
Подойдёт ли этот нагреватель для работы в масле?
Да, сделаем в нужном материале. Укажите среду и температуру при заказе.
Вы сделаете такое же напряжение, но другую мощность?
Да, изменим мощность под вашу задачу. Пришлите маркировку и желаемые параметры.
У меня нет крепежа на корпусе. Вы можете его добавить?
Нет, для этого типа нагревателя крепёж не предусмотрен. Зафиксируйте деталь за гладкие выводы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
