Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

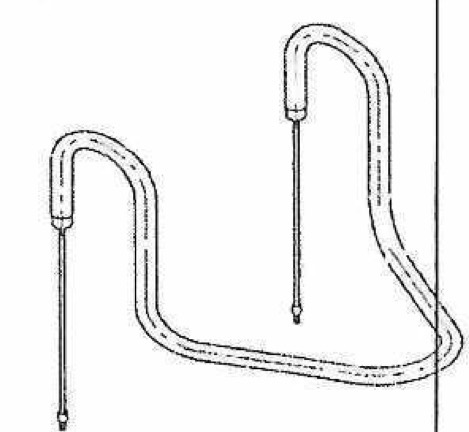

Как проверить изгиб П-образного ТЭН для вашей гальванической ванны
- Сверьте форму изгиба. ТЭН для ванны золочения обычно П-образный или W-образный, повторяет контур ванны. Ваш должен лечь в посадочное место без деформации.
- Проверьте крепление. Это может быть резьбовая гайка, фланец, хомут или приварные пластины. Посмотрите, как именно стояла старая деталь.
- Сравните выводы контактов. Учтите длину шпильки или лепестка, сечение провода и шаг резьбы, если есть.
- Замерьте длину трубки по осевой линии. Разверните старый ТЭН на столе, измерьте от вывода до вывода без учёта контактных шпилек.
- Посмотрите мощность и напряжение. Данные указаны в названии модели или выбиты на трубке. Если маркировка стёрта, замерьте сопротивление и рассчитайте по закону Ома.
Что прислать для изготовления ТЭН по фото старого нагревателя с тремя ракурсами
- Фото старого ТЭН с трёх ракурсов: общий вид, крепление, выводы.
- Чертёж или эскиз с размерами. Если нет чертежа, приложите линейку рядом с деталью на фото.
- Укажите напряжение и мощность, если они известны. Если нет, мы подберём по образцу.
- Напишите тип среды в ванне (кислотная, щелочная, вода, другое). Это влияет на материал оболочки.
- Сообщите, есть ли дополнительное уплотнение, прокладка или термореле, которое ставится вместе с ТЭН.
Если нужен нагреватель с другой формой или длиной трубки под крепление ванны
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, тип крепления, мощность, напряжение, материал оболочки. Для изменения пришлите те же данные, что и для точной копии, и напишите, что именно нужно поменять.
Применение: ТЭН для ванны золочения
Такие нагреватели ставят в гальванических ваннах, где они используются как погружной нагреватель непосредственно в растворе. Также они применяются в ваннах длительной пастеризации (пастеризаторах молока) в составе блока ТЭН для прямого электронагрева рубашки или термосифонного водогрейного блока. Кроме того, нагреватели устанавливаются в сыродельных ваннах (сырных ваннах) во встроенном блоке ТЭН в рубашке ванны.
Вопросы
Подойдёт ли этот ТЭН, если в моей ванне другое напряжение, 220 В вместо 380 В?
Да, сделаем под ваше напряжение. Пришлите фото старого ТЭН и укажите нужное напряжение и мощность.
Можно ли заменить крепление с гайки на фланец?
Да, мы меняем тип крепления по заказу. Приложите чертёж посадочного места или фото оборудования.
Если длина трубки меньше на 20 мм, это критично?
Мы изготовим ТЭН с вашей длиной. Для этого измерьте расстояние между точками крепления в ванне и укажите его в заказе.
У меня агрессивная среда в ванне, выдержит ли обычная нержавейка?
Мы сделаем нагреватель из материала, стойкого к вашей среде. Уточните состав раствора или пришлите фото повреждений старого ТЭН.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
