Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия и чего не хватает для изготовления

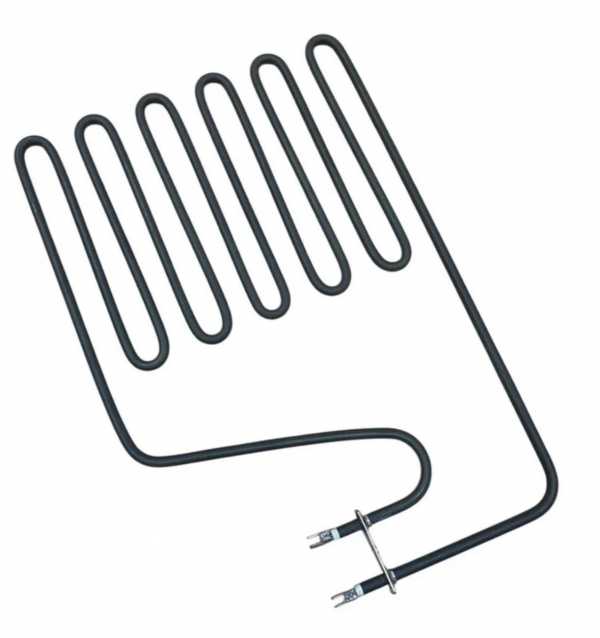

Из названия «Тэн на электрокаменку HARVIA The Wall SW, 9,0 kW Steel (HSW900400)» мы знаем:
- Назначение - электрокаменка HARVIA The Wall SW
- Мощность - 9 кВт
- Материал оболочки - сталь (Steel)
Для изготовления точной замены этих данных недостаточно. Без старого образца мы не определим развёрнутую длину трубки, диаметр оболочки, длину холодных зон, форму изгиба, присоединительную резьбу и напряжение, на которое рассчитан нагреватель. Делаем по чертежу, эскизу или образцу.
Главное: для вашего ТЭН известна только мощность 9 кВт. Все геометрические размеры нужно снять с оригинала.
Крепление: штуцер, гайка, фланец, межосевое
У ТЭН для электрокаменок Harvia крепление чаще всего фланцевое - плоский металлический фланец с двумя отверстиями под винты. Межосевое расстояние (расстояние между центрами отверстий) и диаметр самих отверстий у разных моделей различаются. По заказу меняем тип крепления: вместо фланца можем сделать штуцер с гайкой или другой вариант, если это позволяет конструкция каменки.
Если заказываете по образцу - обязательно укажите, какой именно тип крепления стоит на старом ТЭН, иначе новый не встанет на место.
Среда и материал оболочки
ТЭН для электрокаменок работает в воздухе (нагревает камни). По ГОСТ 13268-88 для неподвижного воздуха до 450°C применяют углеродистую сталь (код S), для температур выше 450°C - нержавеющую жаропрочную сталь (код T). У вашего ТЭН в названии указана сталь, но без уточнения марки. Мы можем сделать оболочку из углеродистой стали или из нержавейки - по заказу меняем материал.
У производителей разных брендов для воздушных ТЭН используется сталь 08КП или нержавейка 08Х18Н10Т. Выбор зависит от рабочей температуры в каменке.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Чтобы мы изготовили точную замену, снимите со старого ТЭН три параметра:
- Развёрнутая длина - выпрямите старый ТЭН (или измерьте по наружной стороне изгибов гибким метром). От неё зависит мощность и сопротивление спирали.
- Холодные зоны - длина прямых участков трубки от конца до начала активной части (там нет нагрева). Измерьте от торца трубки до места, где начинается нагрев (обычно это 40, 65, 100 мм по ГОСТ).
- Форма после гибки - зарисуйте или сфотографируйте конфигурацию: сколько изгибов, радиусы, расстояния между параллельными участками. Важно: контактные стержни должны выходить только на прямых участках, не ближе 20 мм от изгиба для диаметра 10 - 16 мм.
Развёрнутая длина ТЭН по ГОСТ - от 250 до 6300 мм. Для 9 кВт она обычно больше 1000 мм, допуск по длине ±1%.
Что прислать
Для заказа точной копии пришлите:
- Фото старого ТЭН с линейкой (чтобы видно габариты и форму)
- Эскиз с размерами: развёрнутая длина, длина холодных зон, диаметр трубки, межосевое расстояние крепления, резьба штуцера (если есть)
- Маркировку на корпусе, если сохранилась (напряжение, мощность, код среды)
Делаем по чертежу, эскизу или образцу. Если маркировка стёрта - не страшно, восстановим по размерам.
Где применяют такие нагреватели
Такие нагреватели ставят в духовые шкафы, электроплиты и аэрогрили. В духовых шкафах ТЭН располагается на задней или боковых стенках камеры сверху и снизу. В электроплитах нагреватель встроен внутрь чугунного диска конфорки. В аэрогриле элемент устанавливается вокруг вентилятора в съёмной крышке.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить этот ТЭН в другую среду, например в воду?
Нет, ТЭН для воздуха имеет другую удельную мощность на поверхности. В воде он перегреется и выйдет из строя. По заказу можем сделать ТЭН для другой среды, но это будет другой товар.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера или тип крепления. Укажите нужные параметры в заказе.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу без маркировки. Пришлите фото и размеры - изготовим точную копию.
Можно ли нержавейку вместо обычной стали?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Это увеличит срок службы при высоких температурах.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
