Характеристики

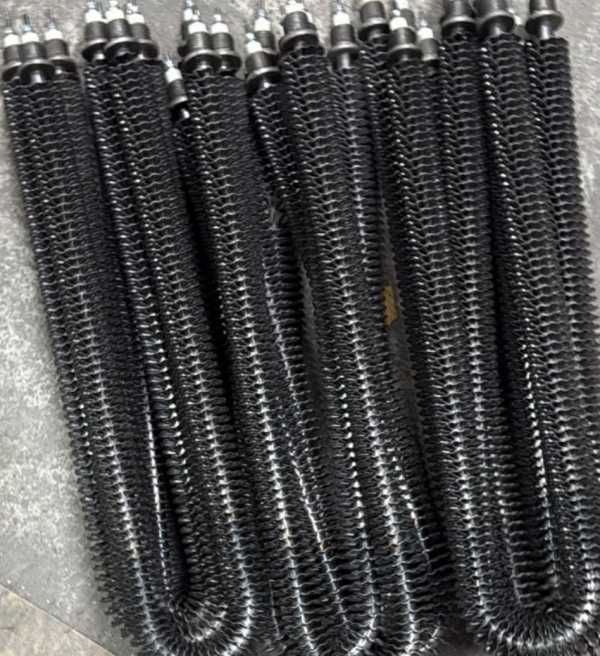

| Название | Оребренные тэны для Электроконвектора ЭВУБ-1,5 «Классический» |
|---|
Где применяется и в каком оборудовании
Оребрённые тэны для ЭВУБ-1,5 применяются в электроконвекторах бытового и промышленного назначения. Аналогичные по конструкции нагреватели используются в жарочно-пекарских шкафах (50-320°C, верхний и нижний нагрев), конвекционных печах (до 270°C, с высокоскоростным вентилятором), сушильных камерах и камерах полимеризации порошковой краски (100-230°C).
В оборудовании с принудительной конвекцией (например, в пекарских печах) тэн для сушильной камеры или покрасочной камеры работает при скорости воздуха от 6 м/с, что позволяет поднять удельную поверхностную нагрузку. В режиме сушки без обдува нагрузку снижают, чтобы избежать перегрева оболочки.
Как спокойный или движущийся воздух меняет выбор
Основное различие: допустимая удельная мощность на поверхности тэнр. По ГОСТ 13268-88 граница между «спокойным» и «движущимся» воздухом проведена по скорости 6 м/с. Для спокойного воздуха (естественная конвекция) удельная нагрузка ниже, иначе сокращается выработка ресурса тэн.
В электроконвекторах без вентилятора скорость воздуха мала, поэтому тэн должен иметь меньшую мощность на единицу оребрения. Если в оборудовании есть принудительный обдув (например, центробежный вентилятор на 200-500 м³/ч), можно использовать тэн с большей нагрузкой. В паспортах на канальные нагреватели минимальная скорость обдува указывается 1-2 м/с, но для безаварийной работы лучше ориентироваться на реальные условия установки.
Подбор оребрённого тэна
Для подбора нужны: развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения (углеродистая или нержавеющая сталь).
Если в камере жарочной или сушильной есть вентилятор, уточните скорость обдува: для бытовых конвекторов достаточно 1-2 м/с, для промышленных нужно от 6 м/с. При отсутствии обдува мощность тэнр ограничивают. Учитывайте степень защиты IP54, если оборудование установлено во влажных или пожароопасных (категория В-IIa) помещениях.
Рекомендации по эксплуатации
У производителей оборудования (жарочно-пекарские шкафы, конвекционные печи) в паспортах указано: эксплуатация при температуре воздуха +10...+35°C, влажности до 80% при проветривании. В камере жарочной датчик температуры устанавливают в верхней части корпуса: он показывает реальный нагрев.
В покрасочной камере воздух перед нагревом фильтруется. В моделях с принудительной конвекцией (маркировка «К») для многосекционных шкафов конвекция устанавливается только в верхней секции. При замене тэнр соблюдайте режимы окраски, выпаривания, сушки, продувки. Регулировка точности ±2-5°C.
Что прислать для расчёта
Для точного расчёта и изготовления по вашим размерам пришлите: чертёж или фото старого тэн с маркировкой, модель оборудования, мощность и напряжение, тип крепления, материал оребрения.
Обязательно укажите, есть ли обдув вентилятором: от этого зависит допустимая нагрузка. Если это электроконвектор ЭВУБ-1,5 «Классический», достаточно названия модели и фотографии. По заказу делаем прямые и U-образные тэны, оребрение из углеродистой или нержавеющей стали.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот тэн к моему оборудованию?
Если у вас электроконвектор ЭВУБ-1,5 «Классический», этот тэн подходит по названию. Для других моделей измерьте длину, расстояния между выводами и тип крепления (штуцер, фланец).
Нужен ли обдув вентилятором?
Если тэн установлен в конвектор без вентилятора, скорость воздуха мала: это спокойный воздух. При обдуве от 1-2 м/с (а для высоких нагрузок от 6 м/с) тэн может выдавать большую мощность без перегрева.
Можно ли сделать другую длину или крепление?
Да, оребрённые тэны изготавливаем по вашим размерам: длина, форма (прямая, U-образная), крепление (штуцер, резьба, фланец), материал оребрения - всё под заказ.
Как проверить старый тэн?
Проверьте сопротивление мультиметром, визуальный осмотр на прогорание, трещины оребрения. Сравните маркировку с параметрами в каталоге: мощность, напряжение, длина.
Что прислать для расчёта?
Пришлите фото или чертёж старого тэн с маркировкой, модель оборудования, мощность, напряжение, тип крепления, а также укажите, есть ли обдув вентилятором и скорость воздуха.
Чем отличается спокойный воздух от движущегося при выборе тэн?
По ГОСТ 13268-88 граница - 6 м/с. Для спокойного воздуха (естественная конвекция) удельная нагрузка ниже, для движущегося (скорость от 6 м/с) - выше. В конвекторах без вентилятора скорость мала, поэтому тэн должен быть с уменьшенной нагрузкой.
