Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

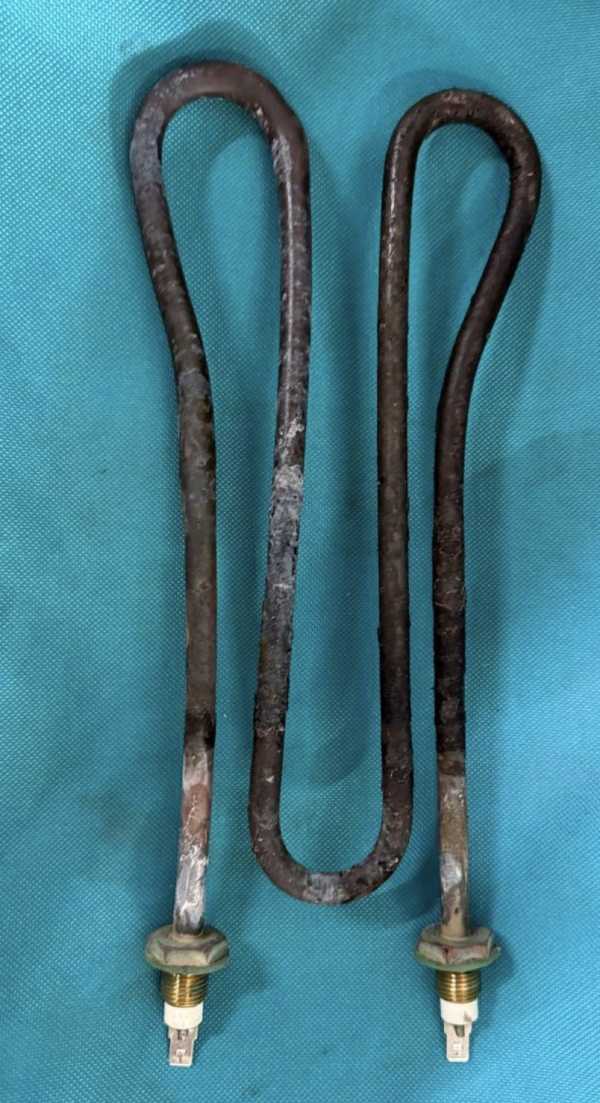

«ТЭН HAYGAIN 1500 W 230 V»: что известно и чего не хватает
Название сообщает главное: это трубчатый электронагреватель мощностью 1,5 кВт для сети 230 В. По готовому расчёту рабочий ток 6,52 А, сопротивление в рабочем режиме 35,3 Ом. Эти цифры нужны, чтобы намотать спираль и получить заданную мощность.
Для изготовления не хватает геометрии: диаметр оболочки, развёрнутая длина, форма гибки, длина холодных зон, тип крепления и резьбы. В названии их нет, поэтому нужен образец, эскиз или чертёж.
В каталогах у производителей ТЭН обозначается длиннее: тип, диаметр, длина, мощность, напряжение, среда. Здесь из названия известны только мощность и напряжение.
Форма и гибка при 230 В: как передать радиус
Форма не влияет на напряжение: 230 В остаются 230 В. Но именно форма решает, встанет ли ТЭН в ваш аппарат. Повторить изгиб можно по старому образцу или по эскизу.
- Положите старый ТЭН на бумагу и обведите наружную кромку.
- Укажите радиусы изгибов и расстояние между ветвями.
- Отметьте направление контактных стержней и плоскость гибки.
- Если образца нет, нарисуйте форму с размерами.
У производителей контактный стержень на изогнутом ТЭН стоит на прямом участке: не менее 20 мм от начала изгиба для диаметров 10-16 мм.
Делаем по чертежу, эскизу, образцу. Главное передать форму до гибки: развёрнутая длина остаётся той же, а габарит меняется.
Среда и материал для тока 6,52 А: вода, воздух, масло
Расчётный ток 6,52 А определяет нагрев спирали. Материал оболочки подбирается под рабочую среду. В названии среда не указана, поэтому её нужно сообщить отдельно.
- Вода pH 5-9: у производителей часто медь или латунь.
- Вода pH 5-7: нержавеющая сталь.
- Вода pH 7-9: углеродистая сталь.
- Масло и жиры: углеродистая сталь.
- Спокойный воздух: сталь; при температуре выше 450 °C используется нержавейка.
Если поставить водяной ТЭН в масло, он перегреется. Масляный ТЭН в воде может получить пробой. Сообщите среду отдельно.
По заказу меняем материал оболочки под вашу среду.
Как снять размеры с ТЭН 35,3 Ом: длина, холодные зоны, форма
Для нового ТЭН важно знать развёрнутую длину, холодные зоны и форму. Расчётное сопротивление 35,3 Ом должно получиться в рабочем режиме; по нему можно проверить новый нагреватель после изготовления. А размеры снимите так:
- Измерьте развёрнутую длину: от конца одного контактного стержня до другого по оси трубки, мысленно выпрямив изгибы. Если ТЭН ломаный, измеряйте по кускам и сложите.
- Замерьте холодные зоны: расстояние от конца трубки до начала нагрева на каждом конце.
- Зарисуйте форму после гибки: вид сбоку, вид сверху, расстояния между ветвями, радиусы.
- Измерьте диаметр оболочки и резьбу штуцера, если он есть.
Не измеряйте расстояние между концами по прямой. Для изготовления нужна развёрнутая длина, а не габарит по прямой.
У производителей холодная зона часто обозначается буквами A, B, C, D, E, F, G, H по ГОСТ 13268-88. Указывайте её в миллиметрах.
Что прислать для ТЭН 1,5 кВт: эскиз, образец, фото
Чтобы мы сделали ТЭН 1,5 кВт на 230 В, пришлите один из вариантов:
- Старый ТЭН целиком;
- Эскиз с размерами и формой;
- Фотографии с линейкой;
- Чертёж.
К любому варианту добавьте среду работы: вода, воздух, масло. Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера и материал оболочки.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Если старого ТЭН нет, подойдёт эскиз с размерами.
Можно ли нержавейку?
Да, по заказу меняем материал оболочки. Для воды pH 5-7 у производителей применяется нержавеющая сталь.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера. Укажите нужную резьбу в эскизе или образце.
Можно ли поставить в другую среду?
Да, но материал оболочки и мощность на квадратный сантиметр должны подходить под среду. Сообщите, где будет работать ТЭН.
