Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |

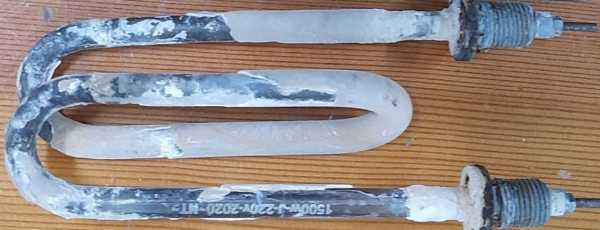

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Дистиллятор модели ДЭ-4 ТЗМОИ
- Конструкция входного фланца и выходного патрубка - резьба, диаметр, материал
- Диаметр рабочей трубки нагревателя (обычно 8-12 мм)
- Длина ТЭНа от входа в камеру нагрева до фланца
- Материал старого ТЭНа - определите по цвету и весу (медь жёлтая и тяжелая, сталь серая)
- Рабочее давление пара или ограничения по температуре на корпусе
ДЭ-4 ТЗМОИ - маркировка указывает на конкретный класс дистиллятора. Материал и давление критичны для безопасности.
Данные для размещения заказа
- Полная марка ДЭ-4 с буквами ТЗМОИ - проверьте табличку на корпусе
- Документация или паспорт дистиллятора если есть - там указаны все параметры
- Фотографии со всех сторон демонтированного ТЭНа - вход, выход, фланец, общий вид
- Замеры диаметра трубки штангенциркулем, её полной длины, диаметра фланца, размер резьбы входа
- Какую жидкость кипятит этот дистиллятор - дистиллированная вода, спирт, раствор?
Адаптация под условия работы
Для дистилляции разных жидкостей выбираем материал. Если это спирт или другой органический растворитель, нужна латунь или медь с проверкой совместимости. Для агрессивных химических растворов используем нержавеющую сталь. Давление подбираем по техническим характеристикам ДЭ-4 - толщина стенки трубки зависит от максимального давления пара в системе.
Где применяют такие нагреватели
Аквадистилляторы медицинские используют такие нагреватели для подготовки дистиллированной воды. ТЭН смонтирован в камере испарения и погружён в воду, которую необходимо очистить. Благодаря нагреву вода испаряется, оставляя примеси и соли, а её пар конденсируется в чистый дистиллят, пригодный для медицинского применения.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
ДЭ-4 кипятит спирт, а старый ТЭН медный - нужна ли мне медь снова?
Медь совместима со спиртом хорошо. Но если спирт с примесями, лучше нержавеющая сталь. Уточним состав того, что кипятите.
Дистиллятор старый, не знаю допустимое давление - как узнать?
Обычно написано на паспорте или табличке. Пришлите фото всех надписей на корпусе ДЭ-4, мы определим класс и давление.
Хочу переделать ТЭН под другую жидкость - например, раствор соли вместо воды?
Нужна нержавеющая сталь для защиты от коррозии. Переделаем трубку с повышенной толщиной стенки под агрессивную среду.
Может ли толстостенный ТЭН замедлить работу дистиллятора?
Да, больше тепла уходит на нагрев самого ТЭНа. Пересчитаем толщину, чтобы быстродействие не упало.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
