Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

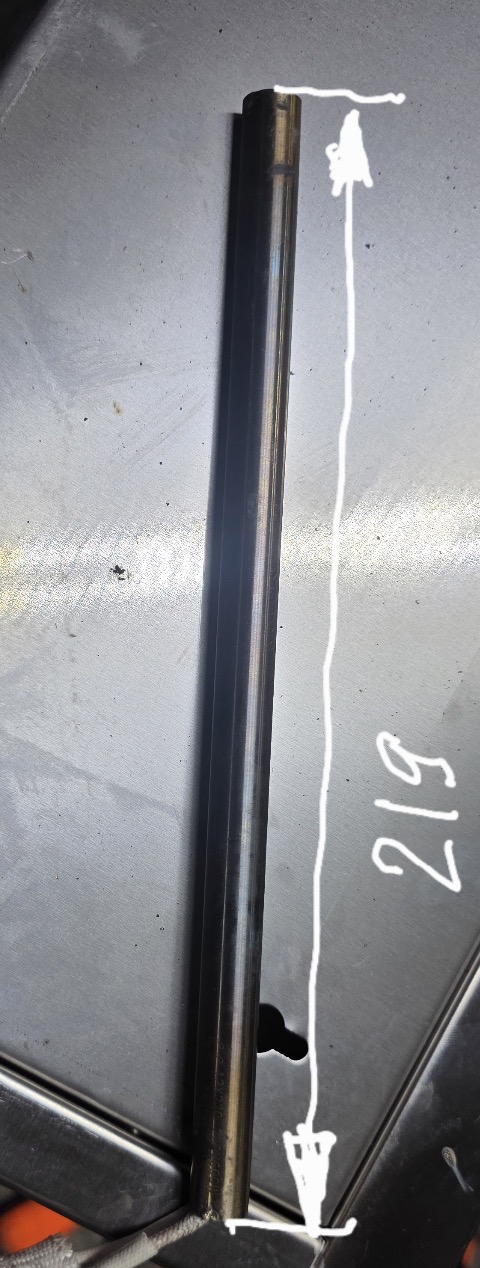

Как проверить прямой ТЭН из нержавейки по форме и размеру
- Сверьте форму: прямой стержень, без изгибов, ребер или оребрения.
- Проверьте крепление: наличие или отсутствие резьбы, тип гайки, фланца или приварной конструкции.
- Сравните выводы: сколько контактов, их расположение (с одной стороны или с двух), есть ли резьба под накидную гайку.
- Измерьте длину по корпусу (без выводов) и общую длину с выводами.
- Уточните мощность и напряжение: они указаны на корпусе старой детали.
Что прислать для изготовления точной копии прямого нержавеющего нагревателя
- Фото старого ТЭНа с линейкой или рулеткой (вид сбоку, торец с выводами).
- Чертеж или эскиз с указанием длины корпуса, длины выводов, диаметра трубки и расстояния между контактами.
- Маркировку на корпусе (буквы и цифры, если сохранились).
- Тип крепления: фото гайки, фланца или приварной пластины, если есть.
- Фото оборудования, куда ставится нагреватель (для проверки посадочного места).
Если нужно изменить длину, мощность или напряжение прямого ТЭНа
Делаем по образцу, фото или чертежу. По заказу меняем длину корпуса, мощность, напряжение, тип выводов или материал оболочки под среду. Отклонение от оригинала согласовывается по присланным данным.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель находится в нижней части бака и контактирует с водой. В стиральной машине он закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Мне нужно другое напряжение, например 380 В вместо 220 В. Вы можете сделать?
Да, сделаем. Пришлите фото старой детали и укажите требуемое напряжение, мощность и тип подключения.
У моего ТЭНа сломалось крепление. Можно сделать с другим фланцем?
Да, сделаем. Пришлите фото посадочного места оборудования и старого крепления, укажите желаемый тип фланца или гайки.
Нужна меньшая длина корпуса, чтобы влезло в другой бак. Это возможно?
Да, сделаем. Пришлите чертеж или точные размеры нового посадочного места, а также фото старой детали.
Мне нужен нагреватель для агрессивной среды, например для масла или щелочи. Вы можете сделать из другого материала?
Да, сделаем. Пришлите описание среды (тип жидкости, температура) и фото старой детали. Подберём материал оболочки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
