Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что в названии: мощность и напряжение, а чего не хватает

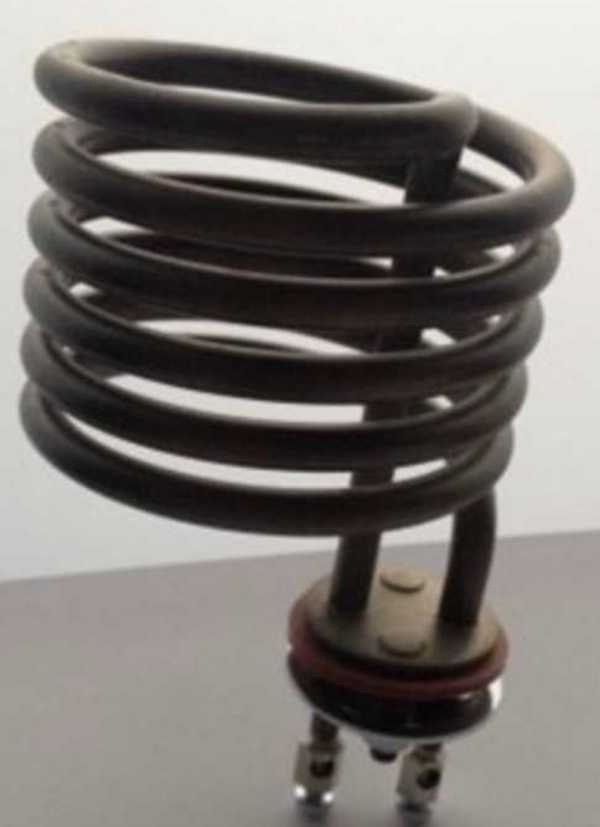

В названии этого ТЭН указаны мощность 3 кВт и напряжение 0,23 кВ. Число 12.247 в названии это модель или номер по каталогу производителя, но его расшифровка не даёт размеров. Для изготовления по образцу этого мало: не хватает диаметра оболочки, развёрнутой длины, формы изгиба, типа крепления и кода нагреваемой среды.
Без чертежа или образца мы не сможем изготовить ТЭН.
Среда и материал оболочки: вода, воздух, масло
У производителей в каталогах:
- Вода: медь, латунь, нержавеющая сталь;
- Воздух: углеродистая или нержавеющая сталь;
- Масло: углеродистая сталь.
У этого ТЭН в названии нет кода среды, поэтому материал оболочки неизвестен. По заказу меняем материал под нужную среду.
Среда определяет не только материал, но и допустимую мощность на единицу площади.
Не выбирайте среду по названию, если нет кода.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма
- Замерьте развёрнутую длину. Повторите форму трубки гибкой проволокой, затем распрямите её и измерьте рулеткой.
- Определите холодные зоны. Это участки на концах без нагрева, где выходят контактные стержни. Их длина может быть указана буквой по ГОСТ 13268-88 (A, B, C и т.д.).
- Зарисуйте форму после гибки: углы, радиусы, расстояние между осями. Сфотографируйте рядом с линейкой.
По ГОСТ 13268-88 развёрнутая длина одиночного ТЭН может быть от 250 до 6300 мм.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
Крепление бывает разным. Для штуцера важны диаметр и шаг резьбы. Для гайки важны резьба и размер под ключ. Для фланца важно межосевое расстояние отверстий. В названии этого ТЭН нет данных о креплении. Снимите размеры со старого или пришлите чертёж. По заказу меняем тип крепления: делаем штуцер, гайку или фланец по вашему образцу.
Крепление можно изменить по заказу.
Что прислать
- Эскиз или чертёж с размерами;
- Образец старого ТЭН (если есть);
- Фотографии с линейкой;
- Маркировку с оболочки, если она читается.
Делаем по чертежу, эскизу, образцу. Если маркировки нет, всё равно можно сделать по размерам.
Где применяют такие нагреватели
Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях (бойлерах). В стиральной машине нагреватель закреплён снизу бака через резиновую манжету, в посудомоечной машине встроен в проточную часть циркуляционной помпы, а в бойлере устанавливается в бак через боковой или нижний фланец.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера под ваш переходник или гайку. Пришлите размеры резьбы.
Можно ли поставить в другую среду?
Возможно, если уточнить среду и подобрать материал оболочки. Пришлите условия эксплуатации.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу, эскизу или чертежу. Главное, точные размеры.
Как измерить развёрнутую длину?
Повторите форму трубки гибкой проволокой, затем распрямите её и измерьте рулеткой.
