Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить спираль ТЭН Большой спираль по фото и шагу витков
- Сравните форму спирали и шаг витков вашей детали с фото. ТЭН «Большой спираль» повторяет контур старого образца.
- Проверьте способ крепления: резьбовой штуцер, фланец или прижимная гайка. Укажите его тип и размер.
- Уточните расположение и тип выводов (штырь, клемма, гибкий кабель). Контакты должны совпадать с посадочным местом.
- Измерьте общую длину трубки (без учёта выводов и крепежа) и длину активной зоны (участок с нагревом).
- Мощность и напряжение указаны в маркировке старого ТЭН. Если маркировка стёрта, замерьте сопротивление и сообщите его нам.
Что прислать: фото старого нагревателя Большой спираль с линейкой
- Фото старого нагревателя с линейкой или рулеткой рядом (общий вид и крупно крепление, выводы).

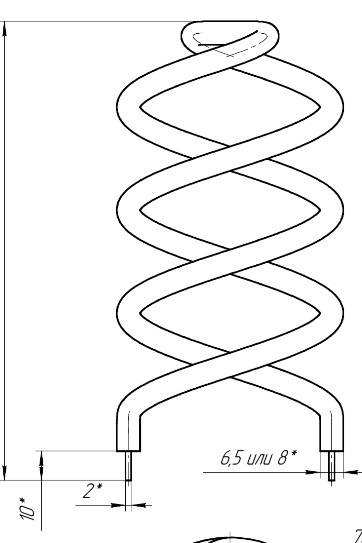

- Чертёж от руки с размерами: общая длина, длина спирали, диаметр трубки, шаг витков, диаметр кольца (если есть).
- Маркировка с корпуса (буквы и цифры) или со схемы оборудования.
- Фото шильдика прибора, где указаны напряжение, мощность, модель устройства.
- Уточните, в какой среде работает нагреватель (воздух, вода, масло, агрессивная жидкость). Это важно для выбора материала оболочки.
Если нужен другой размер или напряжение ТЭН Большой спираль
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, шаг спирали, напряжение, мощность, тип крепления и материал оболочки под среду. Для изменённой детали пришлите те же данные, что и для точной копии, и добавьте, что именно хотите изменить.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец. В стиральной машине элемент закреплён снизу бака через резиновую манжету.
Вопросы
Мне нужно другое напряжение, 24 В вместо 220 В. Вы сделаете?
Да, сделаем под ваше напряжение. Пришлите фото старого ТЭН и укажите желаемые вольты и мощность.
Можно увеличить длину спирали, чтобы она доставала дальше в корпусе?
Да, изменим длину по вашему чертежу. Приложите эскиз с нужными размерами.
У меня агрессивная среда, подойдёт ли обычная сталь?
Сделаем из материала, стойкого к вашей среде. Сообщите тип жидкости и температуру.
Крепление не такое, у меня фланец с тремя отверстиями, а не с двумя.
Да, сделаем фланец по вашему образцу. Пришлите фото фланца с размерами между отверстиями.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
