Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

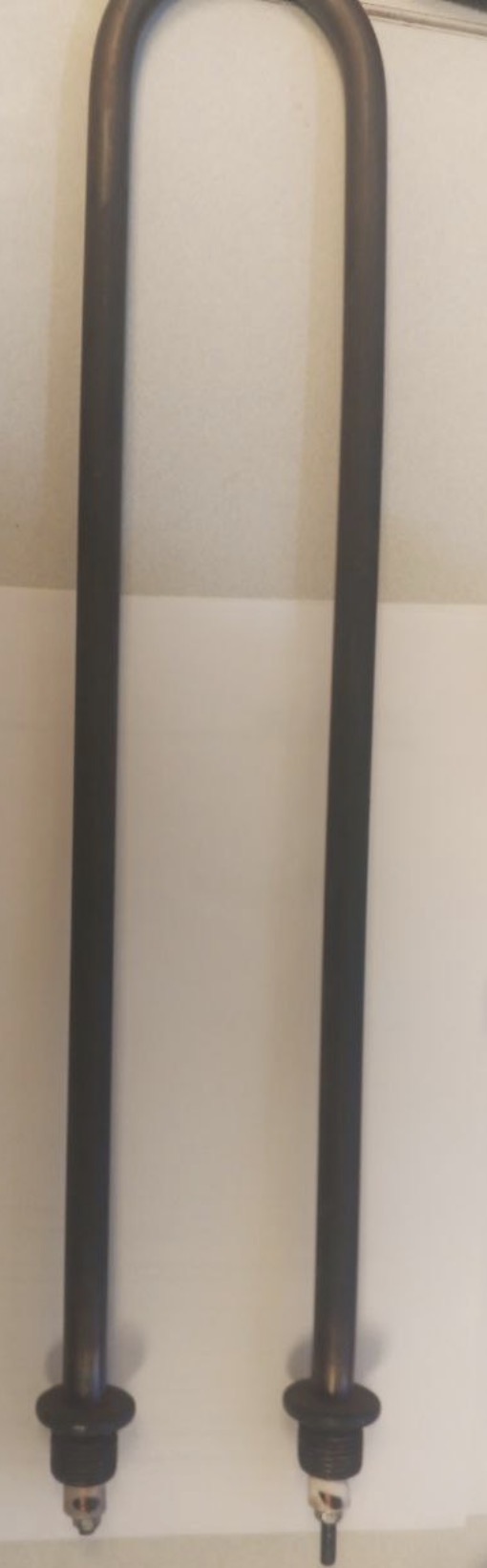

Что сообщает название: ТЭН 13 мм, 2,0 кВт, форма 2
В названии указаны воздушный ТЭН, диаметр 13 мм, обозначения «100 А», «К», «мо 73», форма 2, мощность 2,0 кВт и напряжение 220 В. Значения буквенных обозначений и маркировки «мо 73» по одному названию не расшифровываем.
- 13 мм указан как диаметр. Длина, изгибы и расположение выводов в названии не приведены.
- Для изготовления понадобятся чертёж, эскиз или старый образец с геометрией.
Не принимайте «100 А» за ток подключения. Ток для этого ТЭН указан в расчёте ниже.
Подключение ТЭН на 220 В: расчётный ток 9,09 А
Подключение рассчитано на 220 В. Мощность составляет 2 кВт, расчётный ток равен 9,09 А.
Расчётное сопротивление в рабочем режиме: 24,2 Ом. Обозначение «100 А» в названии не заменяет расчётный ток.
Штуцер G1/2: что проверить на старом креплении
В названии указан штуцер G1/2. Гайка, фланец и межосевое расстояние не обозначены.
- Снимите старый ТЭН и сфотографируйте штуцер вместе с местом установки.
- Зафиксируйте, есть ли гайка или фланец, и снимите размеры крепления и изгибов.
- Отдельно отметьте положение и расположение контактных выводов.
Не считайте форму 2 обозначением размеров крепления: для сверки нужен чертёж или образец.
Воздушный ТЭН: среда и материал оболочки
По названию ТЭН воздушный. Материал оболочки не указан, а применение в воде или масле по названию подтвердить нельзя.
В каталогах у производителей материал оболочки трубчатого нагревателя выбирают с учётом среды. Для подбора укажите, где работает ТЭН и с чем соприкасается его оболочка.
Не переносите сведения о материалах других ТЭН на этот товар без подтверждения по чертежу или образцу.
Что снять и прислать вместе со старым ТЭН
- Общий вид ТЭН рядом с линейкой, снимки изгибов и контактных выводов.
- Фото штуцера и места установки с нескольких сторон.
- Эскиз с фактическими размерами: длина, участки изгиба, положение крепления и выводов.
- Маркировку, если она сохранилась, и сведения о напряжении и среде работы.
Делаем по чертежу, эскизу, образцу. Чем точнее сняты размеры старого ТЭН, тем проще сверить его исполнение.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе нагреватель устанавливается в бак через фланец или резьбовую втулку. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закрепляется снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать по старому образцу без маркировки?
Делаем по чертежу, эскизу, образцу. Для сверки нужны сам ТЭН или точный эскиз с размерами и сведениями о подключении.
Можно ли сделать из нержавейки?
По заказу меняем материал оболочки. Его выбор зависит от среды работы ТЭН.
Можно ли на другое напряжение?
По заказу меняем напряжение. Укажите нужное значение при оформлении заказа.
Можно ли сделать другую резьбу штуцера?
По заказу меняем резьбу штуцера. Укажите требуемое обозначение или приложите образец крепления.
