Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

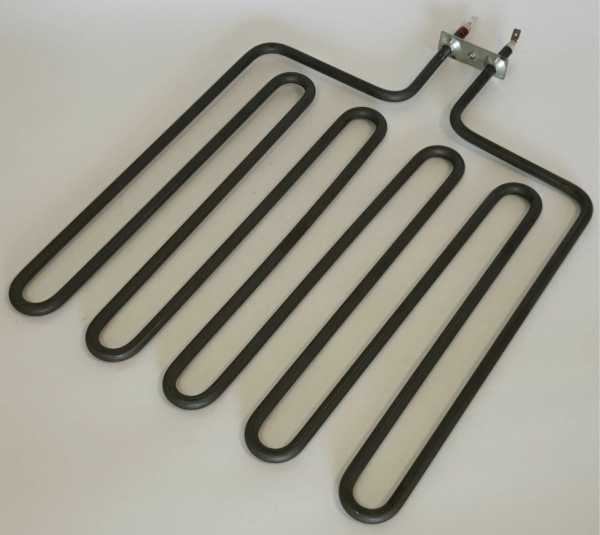

Из названия «ТЭН для электрических каменок серии SAWO Taurus 1500 Вт, HP65-005» понятно: это одиночный трубчатый нагреватель для саун, мощность 1,5 кВт, серия SAWO Taurus, артикул HP65-005.
Чего в названии нет:
- Развёрнутая длина (общая длина трубки в разогнутом виде)
- Длина холодных зон (расстояние от конца трубки до начала спирали)
- Форма после гибки (конфигурация)
- Диаметр оболочки
- Тип крепления (штуцер, гайка, фланец)
- Межосевое расстояние (для фланца)
- Напряжение (220 В или другое)
Без этих данных изготовить точную копию невозможно - все размеры снимают со старого образца.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Вот что нужно измерить:
- Развёрнутая длина - осторожно выпрямите старый ТЭН (или измерьте по внешнему контуру гибкой рулеткой, если форма простая). Запишите общую длину трубки в мм.
- Холодные зоны - от каждого конца трубки до границы, где начинается нагрев (обычно видно по цвету или маркировке). Измерьте длину каждого прямого участка от торца до первого изгиба.
- Диаметр оболочки - измерьте штангенциркулем в трёх местах, возьмите среднее. У производителей встречаются диаметры 8,5; 10; 13; 16 мм по ГОСТ 13268-88.
- Форма после гибки - нарисуйте эскиз от руки: все прямые участки, углы, радиусы изгибов, расстояния между осями.
Главный размер - развёрнутая длина. От неё зависит электрическое сопротивление и мощность.
Не режьте и не гните старый ТЭН с усилием - оболочка может быть хрупкой после перегрева. Лучше измеряйте по контуру.
Крепление: штуцер, гайка, фланец, межосевое
Тип крепления уточняется по старой детали. Возможны варианты:
- Резьбовой штуцер (измерьте резьбу: M10, M12, 1/2 дюйма и т.п.)
- Гайка с шайбой (диаметр отверстия в каменке)
- Фланец (прямоугольный или круглый)
Для фланца обязательно замерьте межосевое расстояние - расстояние между центрами крепёжных отверстий. У производителей оно часто 30, 40 или 50 мм, но бывают нестандартные размеры.
Если крепление нестандартное - пришлите фото с линейкой рядом с резьбой и фланцем.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать форму и радиус
Чтобы мы повторили геометрию в точности, сделайте одно из действий:
- Нарисуйте эскиз от руки с указанием длины каждого прямого участка и радиуса изгиба (в мм)
- Обведите контур старого ТЭН на бумаге, поставьте метки на осях
- Сфотографируйте ТЭН рядом с угольником или линейкой (с двух ракурсов)
Радиус изгиба влияет на размещение в каменке - чем меньше радиус, тем компактнее нагреватель.
Развёрнутая длина - главный размер, от неё считаем мощность и напряжение.
Что прислать
Для изготовления точной копии достаточно одного из вариантов:
- Старый образец ТЭН (мы сами снимем все размеры)
- Эскиз с указанием развёрнутой длины, холодных зон, диаметра, формы и крепления
- Фото крепления и маркировки (если сохранилась)
По одному образцу делаем полную копию - без дополнительных замеров.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где элемент располагается в баке, а также в проточные водонагреватели, где он находится внутри небольшой цилиндрической камеры нагрева. Кроме того, подобные ТЭНы используются в стиральных и посудомоечных машинах.
Вопросы
Можно ли сделать по старому образцу, если на нём нет маркировки?
Да, делаем по образцу. Все размеры снимем сами: развёрнутую длину, холодные зоны, диаметр, форму и крепление.
Можно ли сделать этот ТЭН на другое напряжение, не 220 В?
По заказу меняем напряжение - пересчитываем спираль под 12, 24, 36, 127 или 380 В по ГОСТ 13268-88.
Можно ли другую резьбу штуцера?
По заказу меняем резьбу штуцера - делаем M10, M12, 1/2 дюйма или любую другую по вашему образцу.
Можно ли сделать ТЭН из нержавеющей стали?
По заказу делаем из нержавеющей жаростойкой стали - подходит для воздушных каменок с рабочей температурой до 450 °C.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
