Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,2 кВт; можно меньше или больше, примерно от 750 Вт до 1,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает для изготовления

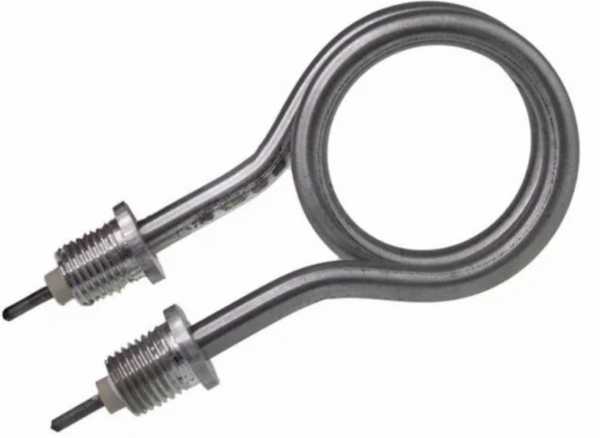

Из названия «ТЭН для электрического самовара 1,25 кВт» мы знаем мощность - 1,25 кВт и область применения - самовар (нагрев воды). Этого достаточно, чтобы понять тип нагревателя: трубчатый электронагреватель (ТЭН) по ГОСТ 13268-88.
Но для точного изготовления нужны ещё три обязательных параметра:
- Развёрнутая длина трубки (общая длина до гибки)
- Диаметр оболочки (у производителей от 6,5 до 25 мм, под самовар чаще 8 - 10 мм)
- Форма гибки (конфигурация изгибов и радиусы)
Без этих размеров сделать точную копию нельзя - мы делаем по чертежу, эскизу или образцу.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Чтобы мы могли повторить старый нагреватель, снимите три группы размеров.
- Развёрнутая длина - распрямите старый ТЭН (если он не сломан) или измерьте длину трубки по внешней стороне, следуя всем изгибам. У производителей допуск по длине: до 1000 мм - ±2%, свыше - ±1%.
- Холодные зоны - это участки с контактными стержнями, где нет нагрева. Измерьте длину каждого контактного стержня от торца трубки до начала активной (нагреваемой) части. В каталогах холодные зоны обозначают буквами: A=40 мм, B=65 мм, C=100 мм и т.д.
- Форма после гибки - зарисуйте или сфотографируйте изгибы: сколько их, в какой плоскости, радиусы. Важно: конец контактного стержня должен находиться только на прямом участке, не ближе 20 мм от изгиба (для диаметров 10 - 16 мм).
Не пытайтесь измерить развёрнутую длину на глаз - ошибка в 1 см меняет мощность.
Главная цифра раздела: 1,25 кВт - это мощность, которую обеспечит правильная длина и сопротивление спирали.
Среда и материал оболочки: вода, воздух, масло
Самовар нагревает воду. По ГОСТ 13268-88 для воды со слабыми растворами (pH 5 - 9) используют код среды X (предельная удельная мощность 9,0 Вт/см²) и оболочку из меди или латуни. Если вода кислая или щелочная - применяют нержавеющую сталь (код J или P).
Мы можем изготовить ТЭН для любой среды: по заказу меняем материал оболочки - углеродистая сталь, нержавейка, медь, латунь. Но для самовара стандартный выбор - медь или латунь, так как они быстро передают тепло и не ржавеют.
Для воды 1,25 кВт - обычная мощность для самовара на 2 - 3 литра.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать форму и радиус
Форма ТЭН для самовара обычно U-образная или кольцевая (один или два изгиба). Чтобы мы точно повторили конфигурацию:
- Приложите старый ТЭН к листу бумаги и обведите контур
- Укажите радиусы изгибов (внутренний радиус, например R10, R15)
- Отметьте, где начинается и заканчивается активная часть (она не должна заходить на изгиб ближе 20 мм)
Мы делаем по чертежу, эскизу, образцу. Если нет образца - сделаем по вашим размерам с учётом 1,25 кВт.
Что прислать
Для изготовления вам нужно прислать одно из трёх:
- Образец старого ТЭН (целый или фрагменты)
- Чертёж с указанием развёрнутой длины, холодных зон, диаметра трубки, радиусов и формы изгиба
- Эскиз с фотографиями и промерами (линейка, штангенциркуль)
Дополнительно укажите напряжение (обычно 220 В для самоваров) и среду (вода). Мы проверим соответствие мощности 1,25 кВт и изготовим по вашему заданию.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели, стиральные машины и посудомоечные машины. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечной машине встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, мы делаем по образцу. Если маркировка стёрта, восстановим размеры по вашему образцу - измерим длину, диаметр, форму и рассчитаем мощность.
Можно ли поставить в другую среду (например, масло вместо воды)?
По заказу меняем материал оболочки под другую среду. Но для масла потребуется другой код среды (Z) и другой предельный удельный нагрев - мощность 1,25 кВт может быть избыточной или недостаточной.
Как измерить развёрнутую длину, если ТЭН сломан?
Сложите фрагменты, приложите к линейке или измерьте проволокой, повторяя изгибы. Если фрагментов нет - снимите габариты корпуса самовара, мы подберём подходящий вариант.
Можно ли на другое напряжение (не 220 В)?
Да, по заказу меняем напряжение. У производителей стандартный ряд: 12, 24, 42, 127, 220, 380 В. При смене напряжения изменится мощность, если не скорректировать сопротивление спирали. Уточните желаемое напряжение при заказе.
