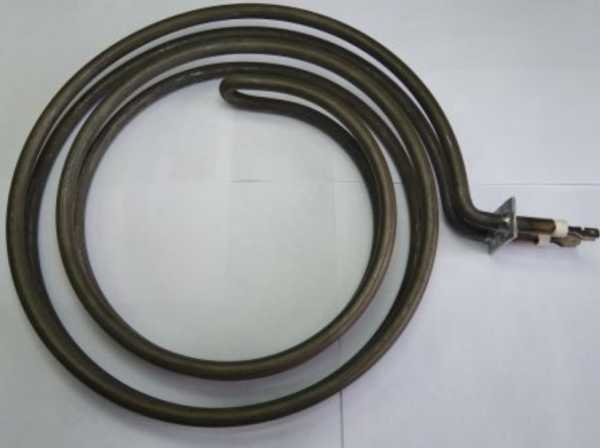

Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверьте совместимость: что снять со старого ТЭН
- Сравните мощность. В этом товаре 5000 Вт (5 кВт). Если на старой детали указана другая мощность, это другой нагреватель.
- Проверьте форму. ТЭН для тепловентилятора может быть U-образным, W-образным или другой конфигурации. Сопоставьте изгибы.
- Посмотрите крепление. Уточните тип монтажа: фланец, резьба или приварные элементы. Важно, чтобы крепёж совпадал с посадочным местом.
- Оцените длину и расположение выводов. Измерьте расстояние между концами трубки, длину прямых участков и отводов под контакты.
- Убедитесь, что на старом ТЭН есть маркировка с напряжением. Если она совпадает с вашим оборудованием, подходит.
Что прислать для заказа этого ТЭН
- Фото старой детали с разных ракурсов: общий вид, крепление, выводы, место маркировки.
- Размеры в миллиметрах: общая длина, диаметр трубки, расстояние между осями изгибов, длина выводов.
- Тип и размер крепления: если это фланец, укажите его диаметр и количество отверстий; если резьба, сообщите шаг и длину.
- Мощность и напряжение, указанные на корпусе старого ТЭН (если читаемы).
- Наличие и количество оребрения (если есть), шаг между рёбрами.
- Фото места установки в оборудовании (тепловентиляторе), чтобы оценить габариты.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Мы делаем по образцу, фото или чертежу. По заказу меняем конфигурацию изгибов, длину трубки, тип и размер крепления, длину выводов. Также можем изменить материал оболочки под состав воздуха или температуру среды.
Где применяют такие нагреватели
Такие нагреватели ставят в тепловых пушках электрических, где ТЭН установлен в цилиндрическом корпусе перед осевым вентилятором. Также нагреватели этого типа используются в парогенераторах и гладильных системах, где элемент находится в бойлере парогенератора.
Вопросы
Мне нужно напряжение 380 В, а в вашем товаре 220 В. Вы сделаете?
Да, сделаем. Пришлите фото старого ТЭН с маркировкой и укажите нужное напряжение в комментарии к заказу.
У меня другое крепление, не такое как на фото. Вы сможете повторить?
Да, сделаем по вашему образцу. Приложите фото крепления и его размеры.
Нужна другая длина трубки, меньше на 50 мм. Это возможно?
Да, изменим длину по вашему чертежу или образцу. Укажите желаемый размер при заказе.
Мне нужен ТЭН из нержавейки для агрессивной среды. Вы делаете?
Да, сделаем из другого материала. Пришлите описание среды и фото старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
