Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

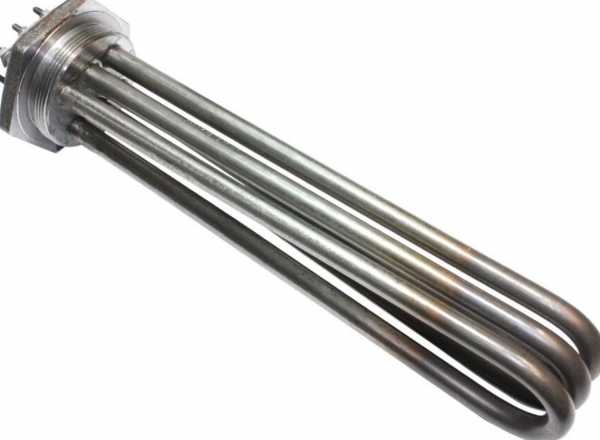

Что известно о составе блока ТЭНБ мощностью 3 кВт
Название указывает на блочный трубчатый электронагреватель. У блоков ТЭН несколько нагревателей собраны в одном присоединительном узле, но число элементов, материал оболочки и тип присоединения для этой позиции по названию не определить. Мощность блока 3 кВт.
На старом блоке проверьте маркировку, число трубок, присоединение и схему на клеммной крышке.
Можно ли заменить один ТЭН, а не весь блок
Это зависит от того, допускает ли конструкция разборку и замену отдельных элементов. Перед подбором сверьте:
- Число и расположение ТЭНов;
- Маркировку и электрические параметры старого элемента;
- Тип выводов и способ соединения;
- Материал оболочки и условия работы.
Если этих данных нет, пришлите фото маркировки и самого блока. По чертежу, эскизу, образцу делаем изделие на заказ.
Нужен ли термостат блоку на 3 кВт
Само обозначение «ТЭНБ» не подтверждает наличие встроенного термостата. У производителей регулируемые исполнения обычно выделяют отдельно; в каталогах терморегулятор может быть указан как часть блока или отдельного корпуса управления.
Не считайте термостат встроенным, пока это не подтверждено маркировкой или документацией именно на блок.
Что прислать для подбора
- Фото блока целиком и крупно, чтобы были видны маркировка, выводы и присоединительная часть.
- Фото схемы подключения, если она есть.
- Данные о котле или ёмкости, рабочей среде и питающей сети.
По этим сведениям можно сверить исполнение и понять, подойдёт ли замена одного элемента или нужен блок целиком.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей размещён в герметичной оболочке внутри корпуса котла. Также их используют в промышленных электроводонагревателях и блоках для технологических жидкостей, где нагреватель вкручивается в бак или котёл через резьбовой фланец. Кроме того, нагреватели этого типа устанавливают в электрокотлах отопления, промышленных электропарогенераторах и блочно-модульных электрокотельных контейнерного типа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Нужен ли термостат в блоке?
Это зависит от исполнения и автоматики оборудования. По названию «Блок Тэнб 3,0» наличие термостата не подтверждается.
Можно ли нержавеющие трубки вместо стали?
Материал подбирают с учётом нагреваемой среды и требований к оборудованию. По заказу меняем материал по чертежу, эскизу или образцу.
Как подключить блок к однофазной сети 220 В?
По одному значению мощности схему подключения определить нельзя. Сверьте маркировку и схему конкретного блока; подключение поручите электрику.
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно: проверьте допустимую нагрузку оборудования, электропитание и габариты нагревательной части. Не устанавливайте блок большей мощности без такой проверки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
