Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает
Из названия этого ТЭН мы знаем главное: мощность 0,5 кВт, напряжение 220 В, среда воздух или газы с принудительным движением. Это база для расчёта электрической части.
Для изготовления нужны ещё три группы параметров:
- Развёрнутая длина трубки и длина холодных зон (активная часть греет, холодные зоны для крепления и подключения)
- Форма после гибки (прямой, П-образный, W-образный, кольцо)
- Диаметр оболочки, тип и размер крепления (штуцер, планка, фланец), материал оболочки
Без маркировки точный ТЭН можно сделать только по чертежу, эскизу или образцу. Размеры снимают со старого нагревателя.
Проверка мультиметром: какое сопротивление ждать
Расчёт даёт сопротивление в рабочем режиме 96,8 Ом. Это сопротивление горячей спирали при номинальной мощности. Холодное сопротивление будет немного ниже, на 3-8%, но для проверки годится именно эта цифра.
Как проверить:
- Переключите мультиметр в режим измерения сопротивления (шкала 200 Ом или 2 кОм)
- Поставьте щупы на оба контактных стержня
- Показание должно быть близко к 96,8 Ом (плюс минус 5-7 Ом)
Если мультиметр показывает ноль (короткое замыкание) или бесконечность (обрыв), ТЭН неисправен. Сопротивление изоляции между стержнем и оболочкой должно быть не менее 0,5 МОм (проверяйте на пределе 2 МОм).

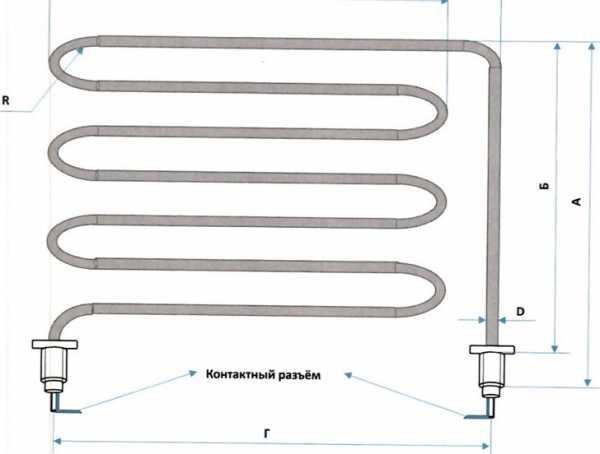

Как снять размеры со старого ТЭН
Для заказа по образцу нужно снять три вида размеров.
Развёрнутая длина:
- Если ТЭН прямой: просто измерьте общую длину трубки от кончика одного контактного стержня до кончика другого
- Если ТЭН гнутый: возьмите мягкую проволоку или шнур, повторите форму, распрямите и измерьте длину
- Учтите: развёрнутая длина включает активную часть и холодные зоны
Холодные зоны и контактные стержни:
- Измерьте длину каждого контактного стержня (от торца трубки до конца стержня)
- Измерьте длину холодной зоны (участок трубки без нагрева у каждого конца)
Форма после гибки:
- Сфотографируйте ТЭН с линейкой рядом (вид сверху и сбоку)
- На эскизе отметьте расстояния между осями прямых участков, радиусы изгибов, углы
Главная цифра для заказа: развёрнутая длина. Без неё невозможно рассчитать активную зону и мощность.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Подключение на напряжение этого ТЭН и ток
Этот ТЭН рассчитан на напряжение 220 В. Ток в цепи составит 2,27 А (расчётное значение). Подключайте напрямую к сети 220 В.
Какие моменты учесть:
- Сечение питающего провода должно быть не менее 0,75 мм² (для тока 2,27 А этого достаточно с запасом)
- Обязательно используйте автомат или предохранитель на номинал 3-4 А
- Наружная оболочка ТЭН при работе нагревается сильно. Если у ТЭН нет заземляющего вывода, корпус оборудования должен иметь заземление
Напряжение 220 В менять нельзя при этой мощности. Если нужно другое напряжение, заказывают новый расчёт. По заказу меняем параметры под 380 В или 127 В.
Что прислать
Для запуска в работу нам нужно:
- Эскиз или чертёж с указанием развёрнутой длины, диаметра трубки, длины холодных зон, формы и размеров крепления
- Если чертежа нет - прислать образец старого ТЭН (делаем по образцу)
- Фотографии старого ТЭН с линейкой (вид сверху, сбоку, место крепления)
- Напряжение и мощность (уже есть: 220 В, 0,5 кВт)
- Тип среды (воздух с принудительным движением)
Делаем по чертежу, эскизу или образцу. По заказу меняем диаметр оболочки, тип резьбы штуцера, длину холодных зон.
Где применяют такие нагреватели
Такие нагреватели ставят в духовых шкафах, мини-печах настольных и аэрогрилях. В духовом шкафу элемент расположен на задней или боковых стенках камеры сверху и снизу. В мини-печи открытые ТЭН находятся сверху и снизу камеры, включаются раздельно или вместе. В аэрогриле кольцевой элемент установлен вокруг вентилятора в съёмной крышке.
Вопросы
Как измерить развёрнутую длину, если ТЭН гнутый?
Возьмите мягкую проволоку, повторите ею форму старого ТЭН от одного контактного стержня до другого, распрямите проволоку и измерьте её длину рулеткой.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, мы делаем по образцу. Пришлите старый ТЭН или его фотографии с линейкой, и изготовим точную копию по вашим размерам.
Можно ли сделать этот ТЭН на другое напряжение, например 380 В?
Мощность 0,5 кВт при 380 В потребует другого сопротивления спирали. По заказу меняем параметры под любое напряжение из стандартного ряда (220 В, 380 В, 127 В и другие).
Можно ли изменить резьбу штуцера на другой типоразмер?
Да, по заказу меняем тип и размер резьбы штуцера. Уточните нужную резьбу при оформлении заказа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
