Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

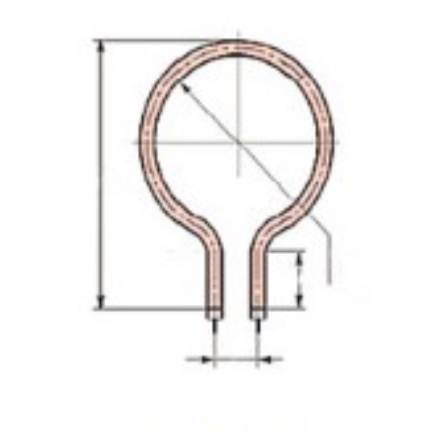

| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить кольцевой ТЭН по диаметру и креплению со снятой деталью
- Сравните форму и диаметр кольца с вашей старой деталью. Кольцевой ТЭН должен совпадать по изгибу.
- Проверьте тип крепления: есть ли на детали резьба, приварная пластина или свободные концы. Уточните, как он фиксируется в оборудовании.
- Посмотрите на выводы: сколько контактов, их расположение (снаружи кольца, изнутри, под углом) и есть ли на них резьба или отверстия.
- Измерьте развёрнутую длину трубки (если её выпрямить) и наружный диаметр самой трубки. Эти размеры должны совпасть с вашим образцом.
- Сверьте мощность и рабочее напряжение с тем, что указано на корпусе старого ТЭНа или в паспорте оборудования.
Фото старого нагревателя с клеммами и формой кольца для замены
- Фото старого кольцевого ТЭНа с разных сторон, чтобы было видно форму, крепление и расположение выводов.
- Размеры: наружный и внутренний диаметр кольца, толщину трубки, длину прямых участков до изгиба.
- Параметры питания с маркировки: напряжение и мощность. Если маркировка стёрта, укажите, от какого оборудования этот ТЭН.
- Тип среды, в которой работает нагреватель (жидкость, воздух, масло, агрессивная среда). Это важно для выбора оболочки.
- Чертёж или эскиз с указанием мест крепления и расстояний, если форма сложная или несимметричная.
- Если деталь была в работе, сообщите причину замены (перегорел, коррозия, механическое повреждение).
Изготовим кольцевой ТЭН с нужной мощностью, напряжением и длиной трубки
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, диаметр кольца и тип материала оболочки под вашу среду. Крепление и расположение выводов также корректируем по вашему образцу или чертежу.
Куда ставят ТЭН в форме кольца
Такие нагреватели ставят в аэрогрилях, хлебопечках и парогенераторах. В аэрогриле кольцевой элемент расположен вокруг вентилятора в съёмной крышке над камерой. В хлебопечке открытый спиральный элемент находится вокруг или под съёмным ведром для выпечки. В парогенераторе нагреватель встроен в бойлер - отдельную ёмкость для воды с ТЭН внутри.
Вопросы
Можно ли изменить напряжение с 220 В на 380 В при той же мощности?
Да, сделаем. Пришлите напряжение и мощность, которые нужны, а также фото старого ТЭНа для сверки формы и крепления.
Подойдёт ли этот ТЭН для работы в масле, если он был рассчитан на воду?
Да, сделаем такой же формы из материала, стойкого к маслу. Укажите среду в заказе и приложите фото образца.
Можно ли увеличить наружный диаметр кольца, если посадочное место позволяет?
Да, сделаем под ваш размер. Пришлите чертёж или эскиз с нужным диаметром и креплением.
Если у старого ТЭНа обломано крепление, вы сможете сделать такой же, но с другим типом фиксации?
Да, сделаем по вашему образцу с изменённым креплением. Приложите фото остатков и опишите, как деталь должна фиксироваться.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
