Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

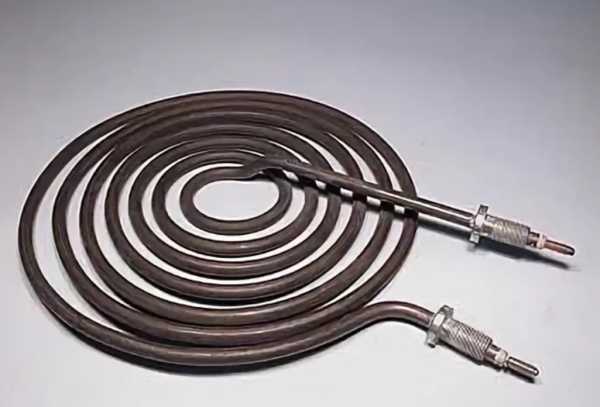

Сверьте круговой спиральный ТЭН по диаметру и контуру старой детали
- Сравните форму изделия: круговой спиральный ТЭН должен повторять контур и диаметр вашей старой детали
- Проверьте расположение выводов: у этого нагревателя контакты находятся по краям спирали
- Убедитесь, что крепёжные элементы (резьба, скоба, проушина) совпадают с посадочными местами в оборудовании
- Замерьте длину развёрнутой трубки и общую высоту спирали
- Уточните по паспорту или шильдику оборудования рабочее напряжение и мощность, эти параметры должны быть указаны в заказе
Пришлите фото старого ТЭНа с линейкой для замера длины развёртки
- Фото старой детали с линейкой или штангенциркулем на фоне (чтобы были видны габариты и форма)
- Чертёж или эскиз с размерами: диаметр спирали, шаг витков, длина прямых участков, расстояние между выводами
- Указание типа крепления: если есть резьба, гайка, фланец или скоба, приложите фото и размер
- Напряжение и мощность, которые должны быть у нового нагревателя
- Если деталь работала в конкретной среде (жидкость, масло, агрессивная среда), сообщите это
Изменим шаг спирали и диаметр трубки по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем длину развёртки, шаг спирали, диаметр трубки, напряжение и мощность. Также можем изменить тип крепления или материал трубки под условия эксплуатации.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных машинах, посудомоечных машинах, парогенераторах и гладильных системах. В бойлере нагреватель размещается в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В парогенераторе нагреватель находится в отдельной ёмкости для воды, соединённой шлангом с утюгом.
Вопросы
Мне нужно другое напряжение, вы сможете изготовить?
Да, сделаем под ваше напряжение. Пришлите требуемое значение и фото старой детали.
Подходит ли этот нагреватель для установки в масло?
Да, сделаем из материала, стойкого к маслу. Укажите среду и желаемый материал в заказе.
Можно ли изменить длину выводов или расстояние между ними?
Да, изменим длину и расположение выводов по вашему чертежу или образцу.
У моего оборудования крепление не такое, как на фото. Вы сделаете под моё крепление?
Да, сделаем с любым типом крепления по вашему образцу или эскизу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
