Патрон под ваше отверстие
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Диаметр | по вашему отверстию, от 6 до 32 мм |
|---|---|
| Длина | по глубине отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |
Как сверить со своим

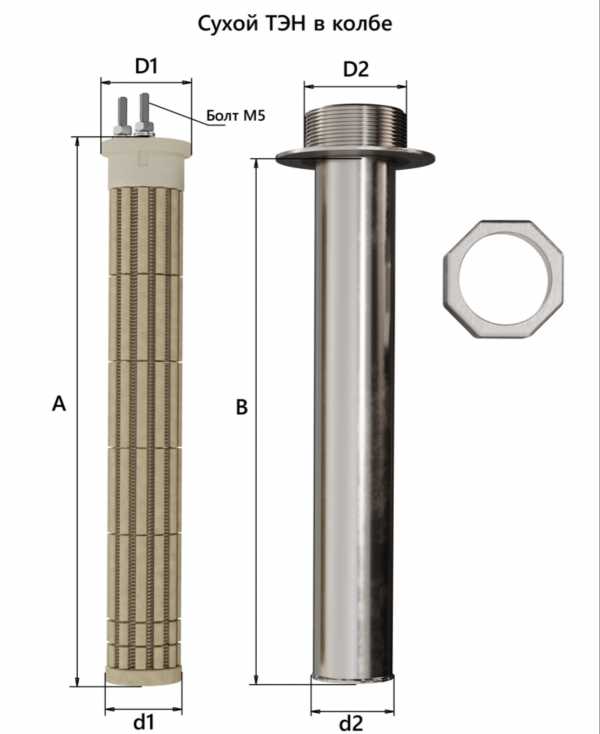

- Сравните резьбу на колбе вашей старой детали с резьбой на этом образце. На фото видно, что колба имеет фланец с резьбой под монтаж гайкой.
- Убедитесь, что выводы на вашем нагревателе выполнены как два болта на торце керамического основания - именно так сделана эта модель.
- Проверьте общую длину колбы и длину выступающей части от резьбы. Нам нужен замер по корпусу, а не по выводам.
- Сверьте мощность и напряжение, указанные на корпусе старой детали или в её маркировке. Мы изготовим под ваши параметры.
- Уточните материал внешней колбы, если ваша старая деталь имеет маркировку по стали. Делаем по образцу.
Что прислать именно для этого товара
- Фото старого нагревателя с торца и сбоку, чтобы была видна форма колбы и расположение выводов.
- Замер длины металлической колбы от плоскости фланца до дна, а также её наружный диаметр.
- Фото маркировки на корпусе или на керамическом основании, если она сохранилась.
- Укажите, в какой среде работает нагреватель (жидкость, газ, контакт с агрессивной средой), если это не вода.
- Если есть отверстие под терморегулятор или гильзу - его диаметр и глубину.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину колбы, мощность, напряжение, материал колбы под вашу среду и тип резьбы.
Где применяют такие нагреватели
Такие нагреватели ставят в бак-дозатор реагентов химводоподготовки котельной, где патронный ТЭН устанавливается через бобышку в стенке или крышке. Также нагреватель применяется в клеевых ваннах кромкооблицовочных станков. В оборудовании для обогрева гидробака спецтехники такой нагреватель встраивается в гидробак или теплообменник.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
У меня другое напряжение сети, вы сделаете такой нагреватель на 380 В?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение и мощность.
Резьба на колбе не подходит к моему оборудованию, можно изменить?
Да, сделаем. Приложите чертеж или замеры вашего посадочного отверстия и тип резьбы.
Моя среда агрессивная, нужна колба из другого металла, вы делаете?
Да, сделаем. Укажите тип среды и желаемый материал - изготовим колбу по вашему заказу.
Мне нужна другая длина колбы, чем та, что на фото, вы можете сделать?
Да, сделаем. Пришлите точный замер длины от фланца до дна, которую необходимо установить.
