Плоский нагреватель под вашу плиту
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер пластины | по вашей плите; отверстия под крепёж и выводы размечаем по образцу |
|---|---|
| Изоляция | миканит или керамика, по температуре плиты |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямоугольник, квадрат, круг с вырезом или по эскизу |
Как сверить форму и толщину плоской пластины для замены
- Сверьте форму плоской пластины и её толщину. Ваша старая деталь должна совпадать по габаритам (длина, ширина) и посадочным местам.
- Проверьте расположение и диаметр сквозных отверстий для крепления по краям. Они должны совпадать с отверстиями на пластине.
- Посмотрите на тип силового разъёма. Он закреплён на поверхности в металлическом корпусе. Ваш разъём должен подходить к этому.
- Считайте маркировку на поверхности пластины. В ней указаны электрические параметры (напряжение, мощность). Сравните их с вашими требованиями.
- Убедитесь, что материал пластины подходит для вашей среды (например, не будет корродировать). Марка стали определяется по старой детали.

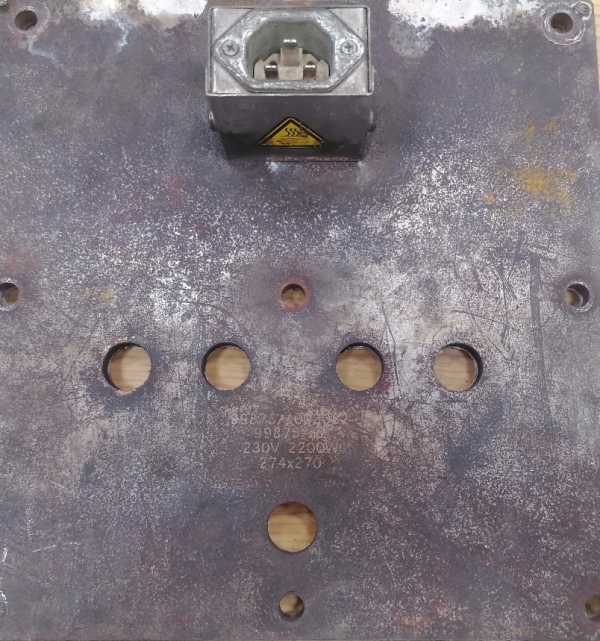

Пришлите фото торцов и плоскостей нагревательной пластины со всеми отверстиями
- Фото вашей старой пластины с торца и с обеих сторон, чтобы были видны все отверстия и разъём.
- Чёткое фото маркировки с параметрами (напряжение, мощность).
- Размеры: длина, ширина, толщина пластины, диаметры всех отверстий, расстояние между центрами крепёжных отверстий.
- Тип силового разъёма (вилка, клеммы, контактная группа). Если разъём нестандартный, приложите его фото.
- Условия работы: температура, среда (вода, масло, воздух, агрессивная жидкость). Это важно, если пластина будет работать не на воздухе.
- Если пластина стоит в оборудовании, укажите модель устройства. Это ускорит проверку.
Изменим мощность, напряжение или размер плоского нагревателя по вашему образцу
Мы делаем по образцу, фото, чертежу. По заказу меняем любой параметр: мощность, напряжение, длину кабеля, габариты пластины, материал корпуса, тип разъёма. Главное, чтобы вы прислали все данные из раздела выше и указали, что именно нужно изменить. Если меняется крепление, приложите чертёж или эскиз с новыми отверстиями.
Где ставят плоские нагреватели
Такие нагреватели ставят в термопрессы для сублимационной печати, где плоская нагревательная плита обеспечивает прогрев заготовки. В импульсных запайщиках пакетов нагревательная лента или проволока расположена под тефлоновой полосой в прижимной планке. В нагревательных столах 3D-принтеров нагревательный элемент нанесён на алюминиевую пластину стола.
Вопросы
Мне нужно другое напряжение, 380 В вместо 220 В. Вы сделаете?
Да, сделаем. Пришлите старую пластину или её фото с маркировкой и укажите новое напряжение. Мощность пересчитаем под вашу задачу.
У меня пластина с другим типом разъёма, без корпуса, просто клеммы. Вы можете поставить такой же?
Да, можем. Пришлите фото вашего разъёма и укажите, какой тип подключения нужен. Если разъём нестандартный, приложите его размеры.
Мне нужно изменить длину пластины, но оставить то же крепление и разъём. Это возможно?
Да, сделаем. Пришлите чертёж или точные размеры новой длины. Остальные параметры (ширина, отверстия, разъём) оставляем по вашему образцу.
Пластина будет работать в масле. Материал вашей детали подойдёт?
Если материал вашей старой детали подходил, сделаем из него. Если нет, пришлите фото маркировки и укажите среду (масло). Мы подберём материал по вашим условиям.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
