Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте изгиб скрепка и штуцер старого ТЭНа
- Форма и геометрия. Сравните изгиб вашей старой детали с формой «скрепка». Убедитесь, что оба плеча одинаково расположены относительно друг друга.
- Крепление. На корпусе вашей детали должен быть штуцер. Сверьте его тип и расположение на ТЭНе.
- Выводы контактов. Посмотрите, как выведены контактные стержни: их количество, длина и направление (в одну сторону, в разные).
- Длина по прямой. Измерьте расстояние от края одного конца до края другого, не считая изгиба. Это габаритная длина детали.
- Мощность и напряжение. Информация, выбитая на корпусе или в документации вашего нагревателя. Сверьте с тем, что указано в паспорте вашего оборудования.
Пришлите фото изгиба скрепка и штуцера для замены
- Фото старой детали с разных сторон, чтобы был виден изгиб «скрепка» и штуцер.
- Чёткое фото шильдика или маркировки на корпусе ТЭНа (если читается).
- Размеры: длину по прямой, диаметр трубки и длину резьбовой части штуцера.
- Фото места установки: как деталь входит в корпус оборудования.
- Если есть - эскиз или чертёж с руками проставленными размерами.
- Для точной посадки: фото ответной части, куда вкручивается штуцер.
Изменим мощность и напряжение при заказе по образцу
Мы делаем по образцу, фото, чертежу. По заказу меняем мощность и напряжение, длину выводов, шаг и направление резьбы штуцера, материал оболочки под вашу среду. При согласовании уточните, что именно должно измениться, и пришлите фото старой детали с пометками.

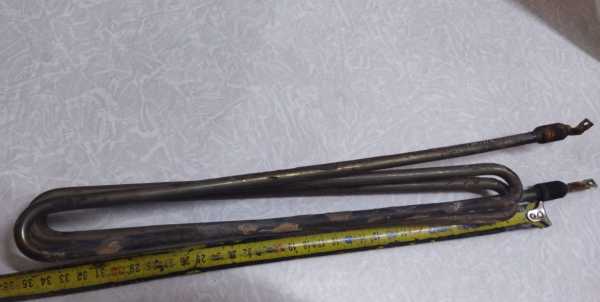

Применение: ТЭН для нагрева воды формы скрепка со штуцером
Такие нагреватели ставят в накопительных водонагревателях, где ТЭН монтируется в бак через боковой или нижний фланец либо через резьбовую втулку, а также в проточных водонагревателях, где он размещается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету, в посудомоечных машинах он встроен в проточную часть циркуляционной помпы.
Вопросы
У меня штуцер с другой резьбой, не подойдёт?
Да, сделаем. Пришлите образец резьбы или её точные параметры (диаметр, шаг), и мы изготовим под ваше крепление.
Мне нужно другое напряжение, 12 В вместо 220 В. Это возможно?
Да, сделаем. Укажите нужное напряжение и мощность, а также приложите фото старой детали для сверки формы.
Моя среда агрессивная, нужен другой материал трубки. Вы можете?
Да, по заказу меняем материал оболочки. Сообщите тип среды и пришлите фото старого ТЭНа, мы подберём вариант.
Длина выводов у меня больше, чем на вашем фото. Сделаете длиннее?
Да, сделаем. Пришлите размер от корпуса до конца вывода, который вам нужен, и фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
