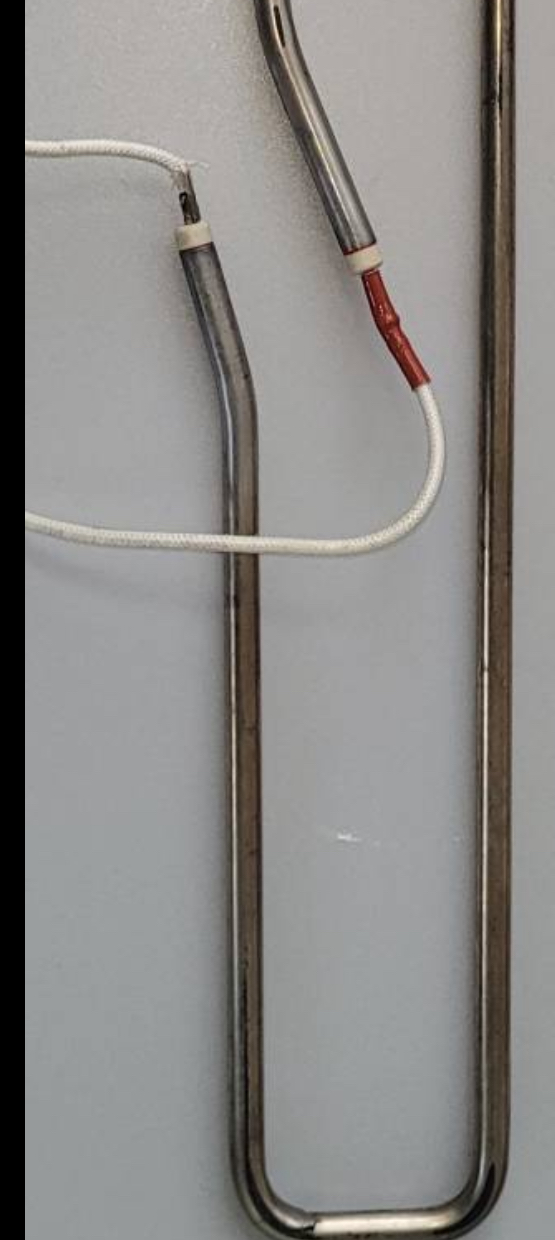

Характеристики
| Тип | ТЭН |
|---|---|
| Модель оборудования | Multivac R530 |
| Серийный номер | 111477 |
| Назначение | вакуумная упаковочная машина термоформер |
Где применяется и в каком оборудовании
ТЭН для упаковочной машины термоформер Multivac R530 s/n 111477 работает в узлах запайки: запечные ножи, прижимные планки и челюсти, формирующие продольный или поперечный шов.
Тот же тип патронных нагревателей применяется в конвейерных запайщиках пакетов по горлышку, doy-pack машинах, горизонтальных и вертикальных фасовочно-упаковочных автоматах (ХФФС/ВФФС).
Линии термоусадочной упаковки предназначены для индивидуальной, групповой или транспортной упаковки продукции в термоусадочную плёнку. В термоусадочных тоннелях и камерах патронные ТЭН обеспечивают прогрев прижимной губки и формирование края упаковки из термоусадочной плёнки ПВД.
- Конвейерные запайщики пакетов по горлышку (горизонтальная и вертикальная подача)
- Doy-pack машины: формирование и запайка пакета с дном
- Горизонтальные и вертикальные фасовочно-упаковочные автоматы (ХФФС/ВФФС): нагрев продольного и поперечного шва
- Запечные ножи и прижимные планки/челюсти
Конструктив патронного ТЭН (ТЭНП)
Патронный тэн (ТЭНП) встраивается в цилиндрическое отверстие узла запайки. У нагревателя есть необогреваемые (холодные) участки по торцам: со стороны выводов 1,5-3 см, с глухой стороны 1 см.
У производителей патронных ТЭН базовый диапазон типоразмеров: диаметр 6-25 мм, длина 40-3500 мм, напряжение 12-380В. Этого достаточно для встраивания в компактные узлы ножей и планок запайки.
Материал оболочки - нержавеющая сталь, по запросу - углеродистая сталь. Г-образные патронные ТЭН (ТЭНПГ) изготавливаются по чертежу под заказ.
Частые включения и вибрация: выводы и провод
В термоформере цикл запайки идёт с частыми включениями, вибрация передаётся на выводы и провод. Слабое место - соединение провода с выводом, поэтому важно повторить исходную схему.
По заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой. При ограниченном месте используем угловой вывод.
Металлорукав или оплётка фиксируют провод и снижают нагрузку на вывод в зоне вибрации.
Как подобрать патронный ТЭН
Подбор начинается со старого нагревателя: нужны диаметр нагревателя и диаметр посадочного отверстия, длина и длина холодной зоны.
Мощность, напряжение и тип вывода берут из маркировки или чертежа. Для термоформера Multivac R530 s/n 111477 важно не изменить длину холодной зоны: она задаёт положение нагретой части в планке.
Вероятность безотказной работы и средняя наработка на отказ зависят от удельной мощности и рабочей температуры ТЭН, поэтому при заказе указывают, что нагреваем и при какой температуре.
Исполнения по заказу
Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя.
По заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару.
Г-образный нагреватель (ТЭНПГ) изгибается под прямым углом и по техническим параметрам не отличается от прямого патронного ТЭН.
Что прислать для расчёта
Для подбора достаточно данных из списка ниже и фото старого ТЭН с маркировкой.
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Подходит, если совпадают посадочный диаметр, длина, мощность, напряжение и тип вывода. Для термоформера Multivac R530 s/n 111477 нужно снять размеры со старого нагревателя и уточнить модель оборудования.
Какой нужен зазор между ТЭН и отверстием?
Посадочный диаметр измеряется по отверстию, диаметр нагревателя - по старому образцу. По этим размерам определяется зазор, который нужен для монтажа.
Можно ли сделать другой вывод или длину провода?
По заказу делаем провод нужной длины в термостойкой изоляции, угловой вывод, защиту металлорукавом или оплёткой. Если место под вывод ограничено, меняем исполнение вывода.
Как проверить старый ТЭН перед заказом?
Снимите маркировку и размеры: диаметр, длина, длина холодной зоны, тип вывода. Фото старого нагревателя с маркировкой достаточно для расчёта.
Что прислать для расчёта?
Нужны диаметр нагревателя и посадочного отверстия, длина и длина холодной зоны, мощность, напряжение, тип вывода, длина провода, нужна ли защита, рабочая температура и что нагреваем. Подойдёт и фото старого ТЭН с маркировкой.
Почему при частых включениях страдают выводы и провод?
Частые включения и вибрация дают механическую нагрузку на место соединения провода с выводом. Чтобы избежать обрыва, нужно повторить длину провода, закрепить его и при необходимости использовать металлорукав или оплётку.
