Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравнение длины, крепления и мощности для ИК ламп на туннель
- Сравните общую длину (от края до края трубки) и длину активной зоны вашей старой детали.
- Проверьте тип и расположение крепёжных элементов (фланец, скоба, резьбовая втулка, угол крепления).
- Уточните форму и диаметр концевых выводов (штырь, резьба, клемма, их толщина).
- Сверьте мощность и напряжение, указанные на корпусе или в документации к старой лампе.
- Посмотрите на материал оболочки (например, стекло, нержавейка, медь) и наличие/отсутствие рёбер или отражателя.

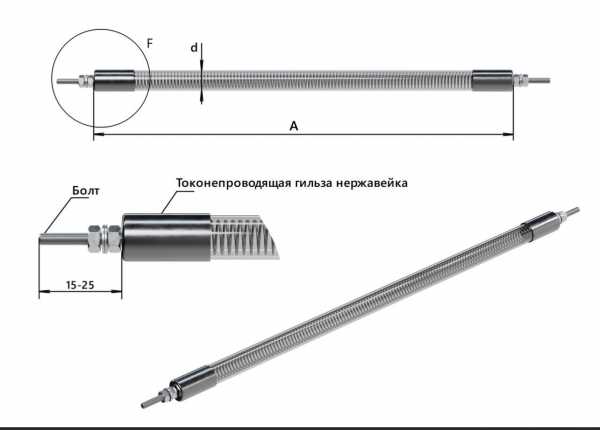

Фото ИК лампы на сушильный туннель с линейкой и маркировкой
- Фото старой детали с линейкой (общий вид, крепление, выводы, маркировка).
- Длину и диаметр трубки, длину выводов, расстояние между крепежами.
- Мощность и напряжение, указанные на лампе или в паспорте сушильного туннеля.
- Тип среды (воздух, влажность, наличие агрессивных паров) и температуру в зоне установки.
- Фото места установки: как лампа закреплена, куда подходят провода.
- Если есть чертёж или эскиз с размерами (даже от руки) - приложите.
Изменение активной зоны и мощности трубчатого ТЭН под заказ
Мы делаем по образцу, фото или чертежу. По заказу меняем длину активной зоны, мощность, напряжение, тип выводов, материал оболочки (например, для работы в агрессивной среде или высокой температуре) и форму крепления. Чтобы подобрать замену, достаточно прислать параметры из второго раздела и описать, что именно не устраивает в старой детали.
Куда ставят Нагреватель на сушильный горизонтальный туннель
Такие нагреватели ставят в сушильных барабанах для белья и сушильных камерах для древесины. В сушильном барабане нагреватель стоит в электрокалорифере на входе воздуха в барабан. В сушильной камере нагреватель также установлен в электрокалорифере приточного воздуха внутри камеры.
Вопросы
У меня другое напряжение, чем указано на старой лампе. Вы сделаете под мою сеть?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертёж лампы.
Мне нужно изменить длину выводов или тип крепления. Это возможно?
Да, меняем длину выводов и конструкцию крепежа. Для этого приложите эскиз с нужными размерами.
Старая лампа из стали, но среда влажная. Сделаете из другого материала?
Да, сделаем из материала, стойкого к вашей среде. Укажите тип среды (влажность, температура, химия) и желаемый материал.
Мощность старой лампы не подходит. Вы можете сделать другую?
Да, меняем мощность. Пришлите требуемые мощность и напряжение, а также размеры старой лампы для совмещения крепления.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
