Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

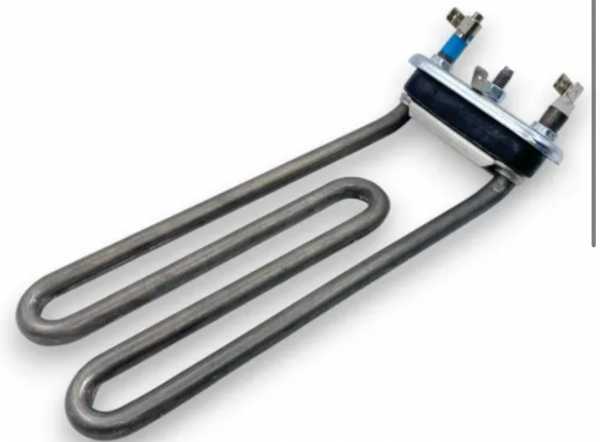

Как сверить со своим: что проверить у старого ТЭН
- Форма U образная, два параллельных плеча с полукруглым изгибом вверху.
- Крепление: фланец с монтажными гайками и изоляционной прокладкой между контактами.
- Выводы: два контактных стержня, выходящих из фланца.
- Длина плеч и диаметр трубки: сверить со своей деталью по месту установки.
- Мощность и напряжение: указаны в маркировке на корпусе или старой упаковке.
Что прислать именно для этого товара
- Фото старого ТЭН с торца, чтобы видеть форму и расположение контактов.
- Фото фланца с прокладкой и расстояние между крепёжными отверстиями.
- Длину плеч от изгиба до концевой части (в мм или см).
- Маркировку на корпусе, если сохранилась (буквы и цифры как есть).
- Модель стиральной машины или бойлера, где стояла деталь.
- Указать среду (вода, антифриз, другое), если отличается от обычной.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину плеч, форму изгиба, тип крепления, материал оболочки, напряжение и мощность. Для изменения достаточно прислать старую деталь с указанием нужных параметров.
Где применяют такие нагреватели
Такие нагреватели ставят в стиральные машины, накопительные водонагреватели (бойлеры) и посудомоечные машины. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету, прижимной скобой или гайкой. В накопительном водонагревателе он находится в баке, через боковой или нижний фланец либо через резьбовую втулку. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы, а не в бак.
Вопросы
Деталь подходит к моей стиральной машине, если у неё другое напряжение?
Да, сделаем под ваше напряжение. Пришлите фото заводской маркировки старого ТЭН и модель машины.
Можно изменить длину плеч, если в моём баке другое расстояние?
Да, сделаем по вашим замерам. Приложите чертёж или фото с указанием нужной длины.
У меня крепление не на гайках, а на защёлках, вы сделаете такой же фланец?
Да, сделаем под ваш тип крепления. Пришлите фото фланца старой детали с размерами.
Нужен ТЭН для агрессивной среды, не для воды, вы можете поменять материал оболочки?
Да, сделаем из материала под вашу среду. Укажите состав среды и приложите фото старого ТЭН.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
