Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что мы видим в названии и чего в нём нет

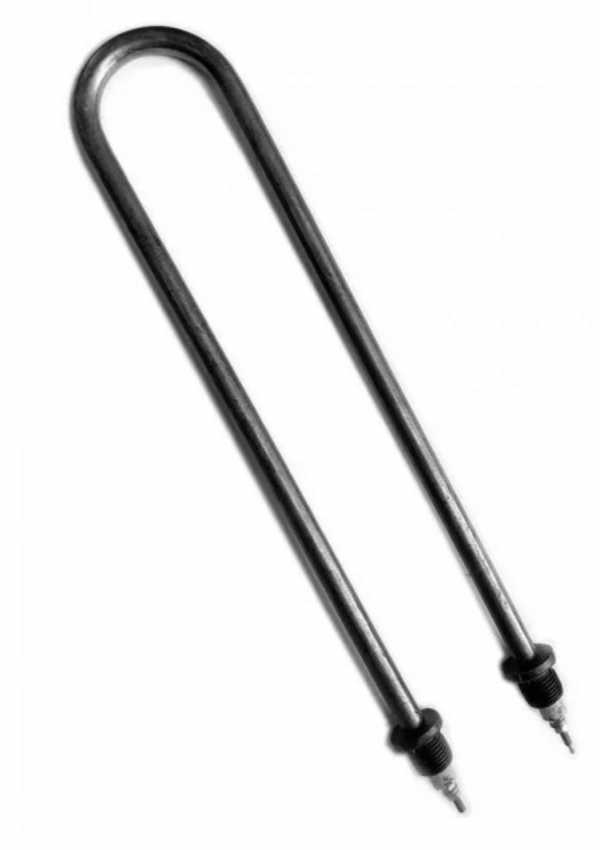

Из названия «ЭЛЕМЕНТ НАГР. ТЭН U-ОБРАЗ. 2,0КВТ 365ММ» точно известны три вещи: это U-образный трубчатый электронагреватель, его мощность 2,0 кВт и размер 365 мм. Что именно означает 365 мм: развёрнутая длина, межосевое расстояние или длина по прямой, в названии не сказано.
Для изготовления такого ТЭН этого мало. В каталогах производителей для заказа указывают диаметр оболочки, длину контактных стержней, длину холодных зон, напряжение, материал трубки и тип крепления. По ГОСТ 13268-88 в обозначение входят диаметр, длина, мощность, напряжение и код среды. Без этих данных невозможно точно повторить нагреватель.
В названии есть 2,0 кВт и 365 мм, но нет диаметра, материала и напряжения.
Где будет работать ТЭН: вода, воздух или масло
Для нагревателя мощностью 2,0 кВт выбор материала оболочки особенно важен. У производителей для каждой среды свои материалы и допустимая удельная мощность. Для воды чаще используют медь, латунь или нержавеющую сталь, для спокойного воздуха - углеродистую сталь, для масел - углеродистую сталь с пониженной нагрузкой. Если перепутать среду, ТЭН быстро выйдет из строя.
В названии этого нагревателя среда не указана. Поэтому перед заказом нужно сообщить, где он будет работать: в воде, на воздухе или в масле. Для воздуха уточните, есть ли обдув: у производителей воздушные ТЭН часто делают оребрёнными, чтобы увеличить площадь теплоотдачи.
- Вода: медная или нержавеющая оболочка
- Воздух: сталь, при необходимости оребрение
- Масло: сталь, пониженная удельная мощность
В названии нет кода среды, а без него материал оболочки не выбрать.
Как закрепить U-образный ТЭН
U-образный нагреватель может иметь крепление штуцером с резьбой, гайкой или фланцем. Ещё один важный размер для U-формы - межосевое расстояние: расстояние между осями двух прямых участков трубки. Оно должно точно совпадать с отверстием в баке или фланце.
В названии указана длина 365 мм, но это не обязательно межосевое. Чтобы не ошибиться, нужно измерить старый ТЭН или прислать его эскиз.
- Определите тип крепления: штуцер, гайка, фланец.
- Измерьте межосевое расстояние для U-образной части.
- Проверьте резьбу штуцера или гайки.
Для U-образного ТЭН важно межосевое расстояние, а не только общая длина.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Снимаем размеры со старого нагревателя
Если старый ТЭН ещё есть, снимите с него все размеры. Главный размер - развёрнутая длина: это длина трубки, если её мысленно разогнуть в прямую. Для U-образного ТЭН нужно замерить длину каждого прямого участка и длину дуги изгиба, затем сложить.
Холодные зоны - это участки трубки, где нет нагрева, от конца контактного стержня до начала активной спирали. У производителей длина холодной зоны обозначается буквами по ГОСТ: A - 40 мм, B - 65 мм, C - 100 мм. Измерьте её на старом ТЭН или укажите в эскизе.
Не разгибайте ТЭН, если он рабочий или может лопнуть. Лучше измерьте по наружной стороне изгиба и по внутренней, затем возьмите среднее значение.
- Развёрнутая длина: сложение прямых участков и дуги
- Холодные зоны: от конца стержня до активной части
- Диаметр трубки: штангенциркулем
- Контактные стержни: длина и диаметр
Развёрнутая длина U-образного ТЭН может быть 365 мм, но уточняется по чертежу.
Что отправить для расчёта
Чтобы сделать ТЭН по вашему образцу, пришлите фотографии со снятыми размерами или эскиз. Если есть маркировка - сфотографируйте её. Обязательно укажите среду, напряжение и тип крепления.
- Эскиз или чертёж с размерами
- Фото старого ТЭН с линейкой
- Информация о рабочей среде
- Желаемое напряжение
- Мощность: 2 кВт (уже есть в названии)
Делаем по чертежу, эскизу или образцу. По заказу меняем резьбу штуцера, напряжение, длину холодных зон.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере элемент расположен в баке, через боковой или нижний фланец. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере внутри корпуса, сразу на пути воды.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера. Укажите нужную резьбу в заявке.
Как измерить развёрнутую длину?
Разверните мысленно трубку в прямую линию и сложите длины всех прямых участков и дуг изгиба. Для U-образного измерьте два прямых участка и полукруглую дугу.
Можно ли на другое напряжение?
Да, по заказу меняем напряжение. Напишите нужное значение напряжения.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу или образцу. Пришлите фото с размерами или сам образец.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
