Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте форму изгиба и расстояние между осями крепления вашего ТЭНа для печи
- Сверьте форму изгиба и расстояние между осями крепления (если есть монтажные отверстия или проушины).
- Уточните тип и расположение выводов: прямые шпильки, под резьбовое соединение, клеммы под наконечник. Количество выводов должно совпадать.
- Измерьте длину трубки от одного конца до другого по внешней стороне изгиба.
- Проверьте мощность, указанную на старой детали или в документации. Она должна соответствовать ваттной маркировке.
- Посмотрите на наличие и конфигурацию оребрения (если оно предусмотрено конструкцией).

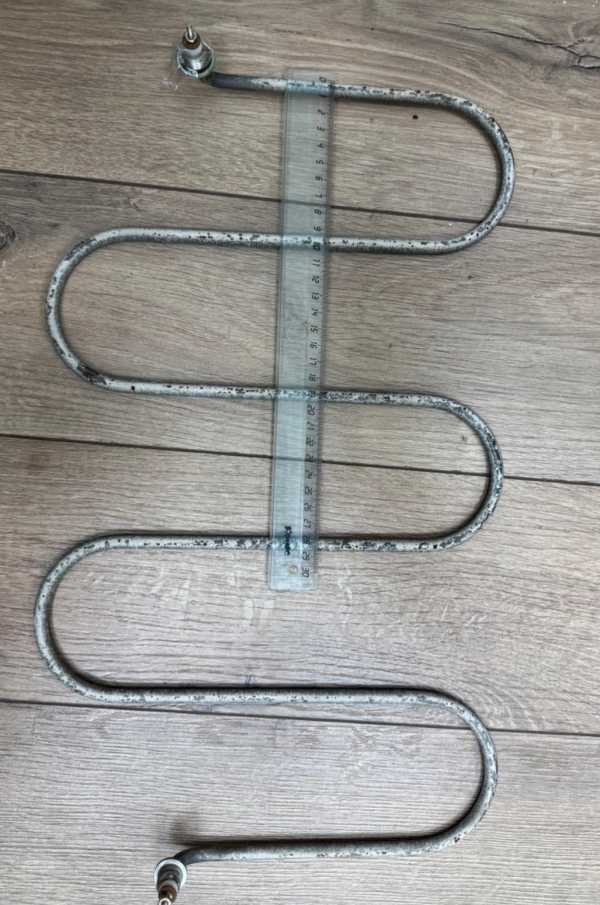

Пришлите чёткое фото старого нагревателя для печи спереди, сбоку и с торцов
- Чёткое фото старого ТЭН в сборе: вид спереди, сбоку, с торцов.
- Фото крепёжных элементов и места установки (фланец, кронштейн, проушины).
- Замеры габаритной длины, расстояния между осями крепления, диаметра трубки.
- Если есть маркировка на корпусе или бирка - сфотографируйте её полностью.
- Укажите рабочее напряжение и мощность, если они известны.
- Приложите эскиз с размерами, если деталь имеет сложную форму.
Изменим длину трубки, мощность и напряжение трубчатого ТЭНа под ваш заказ
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность и напряжение, тип выводов, материал оболочки под условия эксплуатации. Также можем изменить шаг или профиль оребрения, если это требуется для вашего оборудования.
Где применяют ТЭН для печи
Такие нагреватели ставят в подовых печах для пиццы, хлебопекарных ярусных печах и муфельных печах для обжига керамики. В подовой печи для пиццы нагреватель расположен по периметру камеры сверху и снизу. В хлебопекарной ярусной печи отдельный ТЭН или блок ТЭН находится в каждой пекарной камере яруса. В муфельной печи для обжига керамики нагревательные элементы размещаются в стенках или за пределами муфеля камеры.
Вопросы
У меня другое напряжение, чем указано на старой детали. Вы сделаете ТЭН под 380 В вместо 220 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старого образца для сверки формы и крепления.
Можно заменить материал трубки, если старая прогорела в агрессивной среде?
Да, меняем материал оболочки по вашей задаче. Для этого укажите среду и температуру эксплуатации.
Нужно изменить длину трубки, чтобы ТЭН встал в другой корпус печи. Это возможно?
Да, сделаем другую длину. Приложите эскиз с новыми размерами или укажите, на сколько миллиметров изменить.
У меня другая форма крепления: не проушины, а фланец. Вы переделаете?
Да, изготовим с вашим типом крепления. Пришлите фото фланца и расстояние между отверстиями.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
