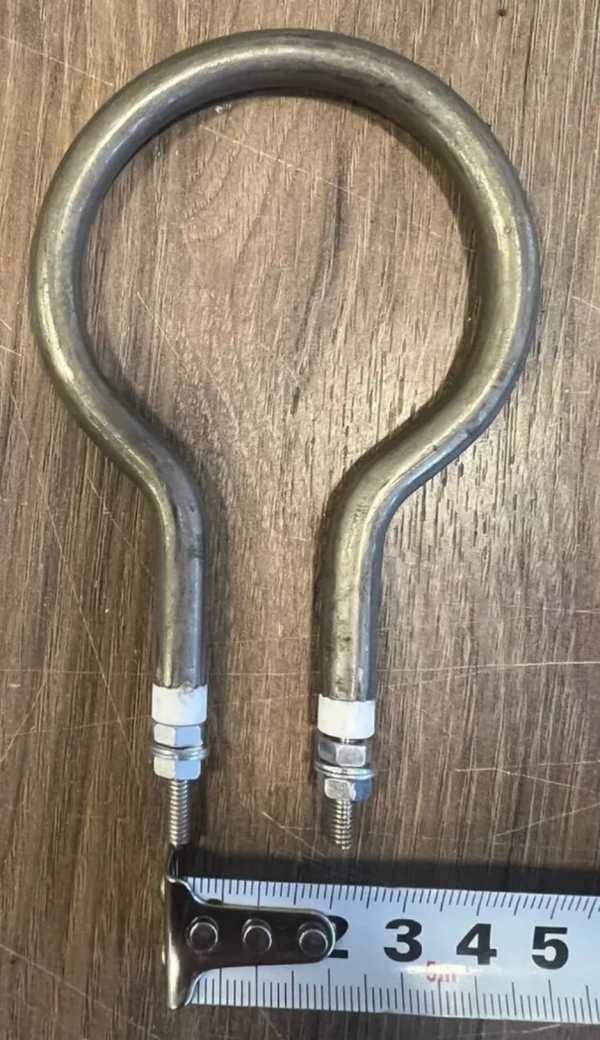

Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 440 Вт; можно меньше или больше, примерно от 264 Вт до 616 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что даёт название и чего в нём нет
Название фиксирует: мощность 0,44 кВт, напряжение 220 В, среда воздух, материал оболочки AISI304. Расчёт даёт ток 2 А и сопротивление рабочего режима 110 Ом.
Для изготовления не хватает геометрии: развёрнутой длины, формы, радиуса гибов, типа крепления и длины контактных стержней.
Из названия ясны среда, материал и электрика. Геометрию и крепление задаёт заказчик.
Сопротивление 110 Ом заложено в конструкцию и определяет мощность нагрева.
Форма и гибка: как передать геометрию
Нельзя размещать контактный стержень на изогнутом участке.
- Укажите общую развёрнутую длину и радиусы всех изгибов.
- Отметьте положение контактных стержней относительно прямых участков.
- Если есть образец - пришлите его, мы скопируем форму.
Делаем по чертежу, эскизу или вашему образцу.
Расстояние от стержня до изгиба должно быть не менее 20,0 мм.
Крепление: штуцер, гайка, фланец
Способ монтажа в кофеварке задаётся креплением. По заказу меняем тип:
- Штуцер с наружной или внутренней резьбой.
- Прижимная гайка с шайбой.
- Фланец с указанием межосевого расстояния.
Тип крепления влияет на герметизацию, но для воздуха это часто не критично.
Ток 2 А - ориентир для подбора контактной группы крепления.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал: почему AISI304
Название прямо указывает среду - воздух. Для воздуха у производителей оболочку часто делают из нержавеющей стали AISI304, так как она выдерживает высокие температуры.
Не используйте ТЭН для воздуха в жидкости - он выйдет из строя за секунды.
В каталогах для спокойного воздуха свыше 450°C установлена предельная удельная мощность 5,0 Вт/см².
Удельная мощность 5,0 Вт/см² - граница для воздуха в стальной оболочке.
Что прислать для заказа
Чтобы изготовить ваш 0,44 кВт ТЭН, нам нужна информация:
- Чертёж или эскиз с геометрией и размерами.
- Тип крепления (штуцер, гайка, фланец) и его точные размеры.
- Длина контактных стержней.
- Подтверждение среды (воздух) и материала (AISI304).
Образец предпочтительнее эскиза, эскиз предпочтительнее словесного описания.
Главное для заказа - точная геометрия и мощность 0,44 кВт.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах, где трубчатый элемент находится внутри бойлера для нагрева воды и образования пара. Также они используются в хлебопечках, располагаясь вокруг или под съёмным ведром для выпечки.
Вопросы
Можно ли изготовить ТЭН из нержавейки, если в названии уже указан AISI304?
Да, ваш ТЭН предполагает оболочку из AISI304. Если нужна другая марка нержавейки, это обсуждается по чертежу.
Можно ли поставить этот нагреватель в другую среду, например, в воду?
Нет. Расчёт удельной мощности 5,0 Вт/см² выполнен для воздуха. В воде с такой мощностью ТЭН перегреется и выйдет из строя.
Можно ли сделать другую резьбу штуцера?
Да, по заказу меняем резьбу крепления под ваш аппарат. Укажите нужный диаметр и шаг.
Как измерить развёрнутую длину старого ТЭН?
Измерьте длину по средней линии трубки, повторяя все изгибы. Проще всего приложить проволоку, а потом выпрямить и измерить её.
