Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

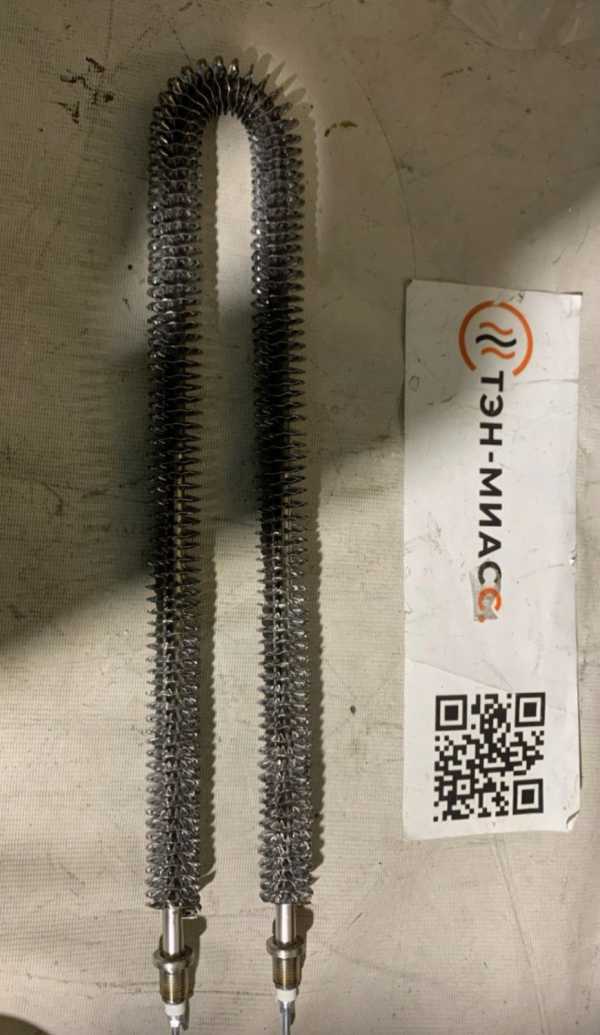

- Сравните форму оребренного ТЭН: он U образный, изгиб в одной плоскости.
- Проверьте крепление: у этого типа нет фланца или резьбы, крепится через проушины или прижимные планки.
- Сверьте выводы: контактные стержни выходят из одного конца трубки.
- Уточните длину оребренной части по прямой стороне (без учёта изгиба) и общий размах по концам.
- Сверьте мощность и напряжение, указанные на старой детали или в паспорте оборудования.
Что прислать именно для этого товара
- Фото старого ТЭН с двух сторон, чтобы был виден изгиб и расположение выводов.
- Расстояние между осями параллельных сторон и длину прямой части.
- Диаметр оребрения и шаг между рёбрами (если видно).
- Напряжение и мощность со старой маркировки или шильдика сушильной камеры.
- Тип крепления: фото места установки, если есть проушины или прижим.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем мощность под другое напряжение, длину оребренной части, материал оболочки под агрессивную среду или шаг оребрения. Изменяем расположение контактных стержней и крепёжных элементов.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокалориферах приточных вентиляционных установок, где оребрённый трубчатый нагреватель находится в воздуховоде или корпусе калорифера и обдувается вентилятором. Также они используются в сушильных камерах для пиломатериалов, где в электрических моделях нагреватель вмонтирован в воздуховод или корпус теплогенератора. Кроме того, нагреватели применяются в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать такой ТЭН на 380 В вместо 220 В?
Да, сделаем. Пришлите фото старого нагревателя и укажите нужное напряжение и мощность.
У меня сушильная камера для химреактивов, понадобится другой материал оболочки?
Да, сделаем из материала, стойкого к вашей среде. Пришлите описание среды и фото места установки.
Если у старого детали другая длина прямой части, вы сможете повторить изгиб?
Да, изменим длину оребренной части, сохранив U образную форму. Пришлите чертёж или точные размеры.
Можно ли изменить шаг оребрения для более равномерного нагрева?
Да, сделаем с другим шагом. Пришлите фото старого ТЭН и укажите желаемое расстояние между рёбрами.
