Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G2 1/2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить совместимость с вашей деталью

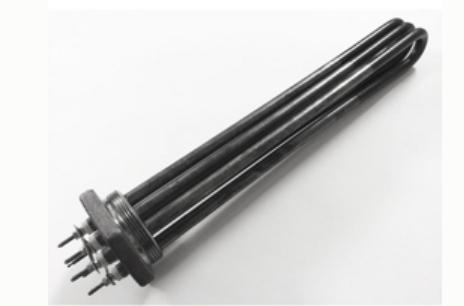

- Сравните маркировку на корпусе вашего старого блока с названием «Тэн СЭВ 6,0 j 220 G 2 1/2». Все буквы и цифры должны совпадать.
- Проверьте тип крепления: у этого товара шестигранный резьбовой фланец. Убедитесь, что у вашей детали такое же крепление.
- Посчитайте количество выводов: на блоке шесть контактных стержней, по два на каждый из трёх U-образных нагревателей. У вашего должно быть столько же.
- Оцените форму: это блок из трёх U-образных трубок в сборе. Ваша деталь должна иметь такую же конфигурацию.
- Уточните рабочее напряжение (220 В) и мощность (6,0 кВт) по маркировке на старой детали.
Что прислать для заказа по этому образцу
- Чёткое фото вашей старой детали с маркировкой на корпусе.
- Фото места установки: тип крепления (резьбовой фланец) и доступное пространство.
- Замеры длины трубчатой части вашего ТЭН (от фланца до изгиба) и расстояние между осями трубок.
- Уточните, нужно ли строгое соответствие напряжению 220 В и мощности 6,0 кВт.
- Если деталь стоит в оборудовании, укажите тип устройства (котёл, бойлер) и его модель.
Если требуется изменить параметры
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубчатой части, рабочее напряжение, мощность или материал оболочки под вашу среду. Для этого пришлите фото старой детали с маркировкой и опишите новые условия работы.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокотлах отопления, промышленных электропарогенераторах и бойлерах кофемашин. В электрокотле блок ТЭН вкручен в бак через резьбовое фланцевое соединение. В промышленном парогенераторе погружной блок ТЭН находится в рубашке из нержавеющей стали внутри парового бака. В бойлере кофемашины нагреватель встроен в корпус из алюминия или нержавеющей стали.
Вопросы
Мне нужно напряжение 380 В, а не 220. Вы сделаете такой же блок?
Да, сделаем. Пришлите фото вашего старого ТЭН, укажите нужное напряжение и мощность.
У меня такой же блок, но с креплением под другой фланец. Можно изменить крепление?
Да, сделаем. Пришлите фото вашего посадочного места и размеры резьбы фланца.
Нужна другая длина трубки, потому что старый не влезает в корпус. Вы подгоните?
Да, сделаем. Пришлите фото вашего оборудования и замеры глубины посадочного места.
У меня агрессивная среда (масло, антифриз). Выпускаете такой блок из другого металла?
Да, сделаем. Пришлите фото старого ТЭН и уточните тип рабочей среды.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
