Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

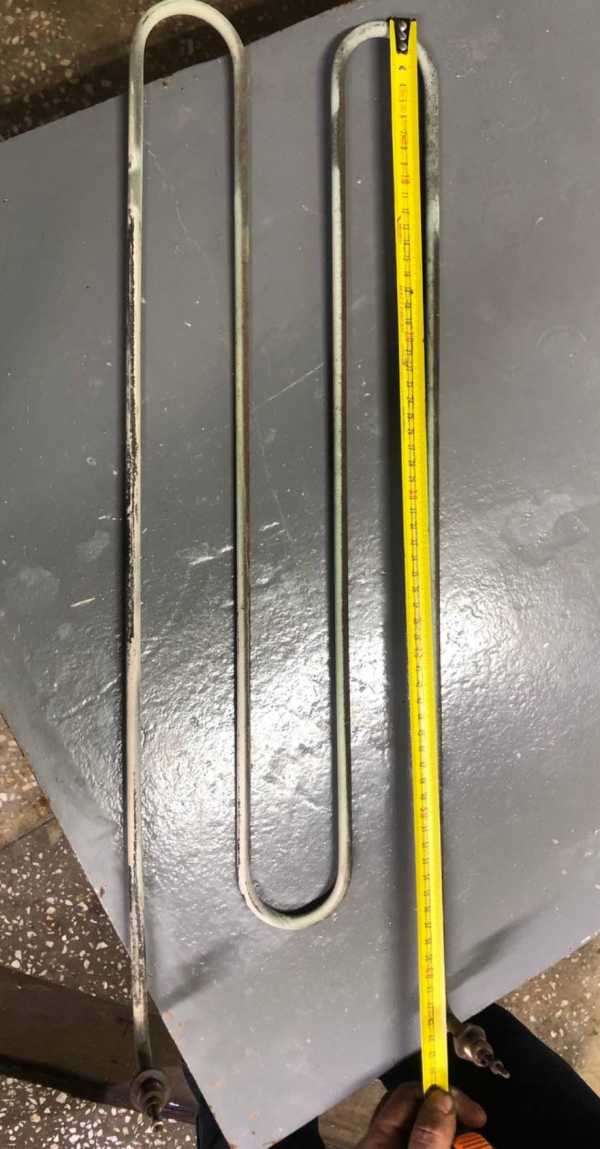

- Сравните форму трубки: U образная или другая, как на фото.
- Проверьте тип крепления: крепежные элементы или свободные концы для монтажа.
- Сверьте выводы: два контактных стержня сверху, их диаметр и расположение.
- Замерьте общую длину и расстояние между осями трубки (от центра до центра).
- Уточните напряжение и мощность, которые указаны на старой детали.
Что прислать именно для этого товара
- Фото старого ТЭН сбоку и сверху, чтобы была видна форма и выводы.
- Чертеж или эскиз с размерами (общая длина, расстояние между осями, диаметр трубки).
- Укажите тип печи или оборудования, для которого нужен нагреватель.
- Напишите рабочее напряжение и требуемую мощность.
- Если есть маркировка на детали, сфотографируйте или продублируйте текст.
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, расстояние между выводами, напряжение и мощность, а также материал оболочки под среду эксплуатации.
Где применяют такие нагреватели
Такие нагреватели ставят в подовых печах для пиццы, хлебопекарных ярусных печах и муфельных (камерных) печах для обжига керамики. В подовых печах для пиццы нагреватель располагается в верхнем и нижнем узлах по периметру камеры. В хлебопекарных ярусных печах элемент устанавливается в каждой из пекарных камер яруса. В муфельных печах для обжига керамики нагреватель находится в стенках или за пределами муфеля камеры.
Вопросы
У меня другое напряжение, чем указано на старом ТЭН. Сделаете?
Да, сделаем. Пришлите фото старой детали с размерами и напишите нужное напряжение.
Можно изменить длину трубки, чтобы подошло к моему креплению?
Да, изменим длину. Приложите к заказу чертеж или фото с нужным расстоянием между осями.
У меня агрессивная среда в печи, нужен другой материал оболочки.
Да, подберем материал под вашу среду. Укажите тип среды и пришлите фото старого нагревателя.
Крепление на старом ТЭН не подходит к моему оборудованию. Вы сделаете другое?
Да, сделаем крепление по вашему образцу или чертежу. Пришлите фото узла крепления или размеры.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
