Патрон под ваше отверстие
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Диаметр | по вашему отверстию, от 6 до 32 мм |
|---|---|
| Длина | по глубине отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |

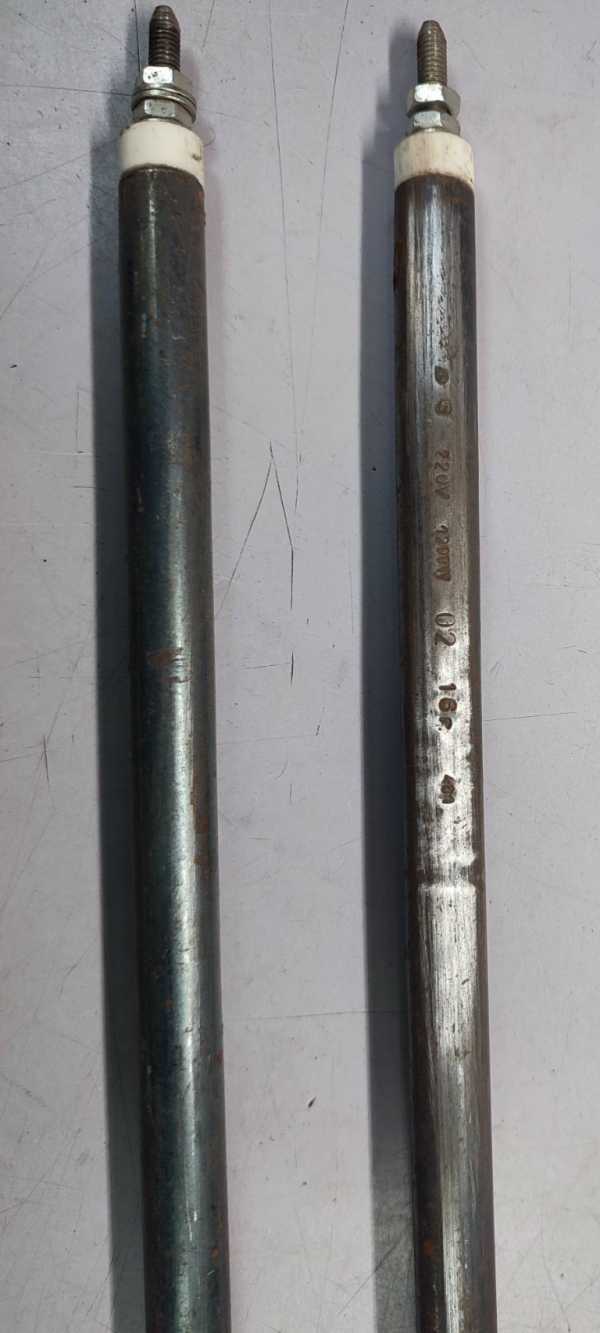

Как сверить со своим воздушный ТЭН со штуцером по форме и длине
- Убедитесь, что у старого нагревателя такая же прямая цилиндрическая форма и нет дополнительных элементов (рёбер, изгибов).
- Проверьте, что выводы расположены с одного торца и выполнены в виде резьбовой шпильки с гайками, а не, например, клемм или гибкого кабеля.
- Сравните длину корпуса (без штуцера и выводов) и диаметр.
- Сверьте маркировку на корпусе старой детали с тем, что написано на этом нагревателе: напряжение, мощность, код производителя.
Что прислать для подбора патронного ТЭН: фото старого нагревателя с линейкой
- Фото старой детали с линейкой или штангенциркулем на фоне, чтобы мы видели реальную длину и диаметр корпуса.
- Чёткую маркировку старого ТЭНа, если она сохранилась.
- Тип штуцера (если он есть на старой детали): его резьбу, длину и материал.
- Если нагреватель работал в агрессивной среде, сообщите, что это за среда (например, масло, вода, пар).
- Для изменения длины или мощности укажите, какая именно длина или мощность вам нужны.
Если нужен не такой воздушный ТЭН: меняем длину корпуса, напряжение и мощность
Мы делаем по образцу, фото, чертежу. По заказу меняем длину корпуса, напряжение, мощность, материал корпуса (например, на нержавеющую сталь) и тип резьбы штуцера. Для этого пришлите старую деталь или чертёж с указанием требуемых изменений.
Где ставят патронные нагреватели
Такие нагреватели ставят в клеевых ваннах кромкооблицовочных станков, в баках-дозаторах реагентов химводоподготовки котельных, а также в картерных подогревателях холодильных компрессоров. В кромкооблицовочных станках нагреватель находится внутри клеевой ванны, в баках-дозаторах он устанавливается через бобышку в стенке или крышке, а в компрессорах монтируется в приваренную к корпусу скважину.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например на 380 В?
Да, сделаем. Пришлите требуемое напряжение и мощность.
У меня другая длина корпуса, вы сможете изготовить такую?
Да, сделаем по вашей длине. Приложите к заказу размер или фото с линейкой.
Мне нужно изменить штуцер, другую резьбу или его вовсе не должно быть?
Да, сделаем. Укажите тип и размер резьбы или просто пришлите старую деталь.
Нагреватель будет работать в масле, нужно ли менять материал корпуса?
Да, для масла используем другой материал. Напишите в примечании к заказу «масло» или приложите фото старого ТЭНа с указанием среды.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
