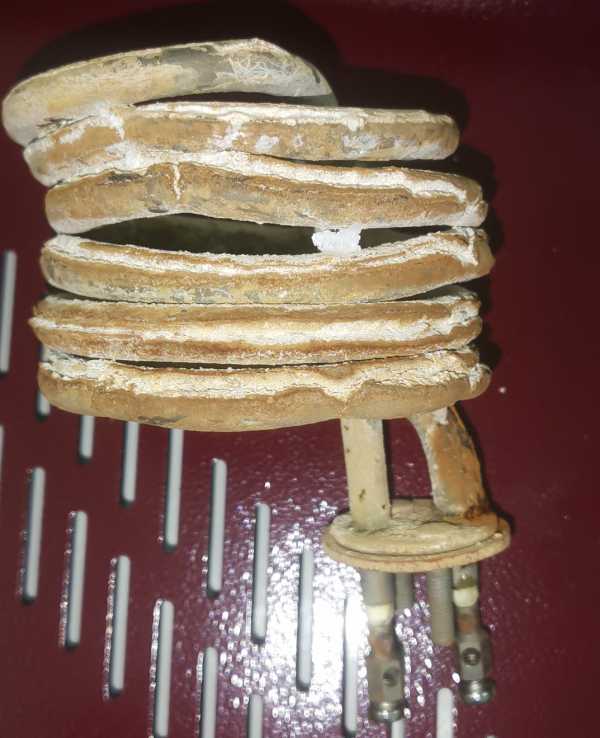

Нагревательный элемент LAUDA 3000 Вт 230В

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «Нагревательный элемент LAUDA 3000 Вт 230В» мы знаем мощность 3 кВт и напряжение 230 В. Этого достаточно, чтобы рассчитать ток и сопротивление. Остальное - в зоне неизвестного.

Развёрнутая длина, диаметр оболочки, длина контактных стержней - в названии не указаны.
Тип крепления, форма изгиба, материал оболочки - тоже не заявлены.
Среда, для которой предназначен ТЭН, не обозначена.

Инженерная заметка

Без этих данных изготовить точную копию нельзя. Нужен образец, чертёж или эскиз.

Среда и материал оболочки: вода, воздух, масло

Среда определяет, из какого металла делать трубку. В названии товара код среды отсутствует. У производителей в каталогах применяются буквенные коды по ГОСТ 13268-88:

X - вода, слабые растворы (pH 5 - 9) - медь или латунь.
J - вода, слабые кислоты (pH 5 - 7) - нержавеющая сталь.
Z - масла и жиры - углеродистая сталь.
S - неподвижный воздух до 450°C - углеродистая сталь.
T - воздух свыше 450°C - нержавеющая жаропрочная сталь.

Если вы не знаете среду - пришлите образец. Мы определим по внешним признакам. Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки.

Крепление: штуцер, гайка, фланец, межосевое

Способ установки не указан. Типовые варианты крепления одиночного ТЭН:

Штуцер с наружной резьбой и контргайкой.
Гайка приварная или накидная на резьбе трубки.
Фланец - плоский круг с отверстиями под болты.
Без крепления - только трубка с контактными стержнями.

Для фланца нужно знать межосевое расстояние - расстояние между центрами отверстий. Если у вас старый нагреватель - измерьте его. Делаем по чертежу, эскизу, образцу.

Проверка мультиметром: какое сопротивление ждать

Из расчёта: 17,6 Ом - это сопротивление спирали в рабочем режиме. Как проверить старый ТЭН:

Установите мультиметр в режим измерения сопротивления (200 Ом).
Приложите щупы к двум контактным стержням.
Если прибор показывает около 17,6 Ом - спираль цела.
Если «бесконечность» - обрыв, если 0 Ом - короткое замыкание.
Проверьте изоляцию: один щуп на стержень, другой на оболочку. Сопротивление должно быть не менее 0,5 МОм.

Главная цифра для проверки: рабочее сопротивление 17,6 Ом при 230 В.

Что прислать

Чтобы мы сделали точный аналог, пришлите одно из следующего:

Чертёж с размерами: развёрнутая длина, диаметр трубки, длина стержней, изгибы, крепление.
Эскиз от руки с указанием всех размеров в миллиметрах.
Старый нагреватель - образец для обмера. Мы снимем все параметры.

Дополнительно укажите:

Среду (вода, масло, воздух);
Напряжение и мощность (уже есть: 230 В, 3 кВт);
Желаемый материал оболочки, если есть требования.

Инженерная заметка

Делаем по чертежу, эскизу, образцу. По заказу меняем материал, длину стержней, форму изгиба.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах) - они монтируются в бак через фланец или резьбовую втулку. Также элемент может использоваться в проточных водонагревателях, где находится в небольшой камере нагрева внутри корпуса. Кроме того, нагреватель подходит для стиральных машин, где закрепляется снизу бака через резиновую манжету.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли сделать по старому образцу без маркировки?

Да, пришлите старый нагреватель - мы обмерим его и изготовим копию.

Можно ли нержавейку?

По заказу меняем материал оболочки на нержавеющую сталь, если среда это допускает.

Можно ли поставить в другую среду?

Среда должна соответствовать материалу оболочки и удельной мощности. Если среда другая - нужен пересчёт и замена металла трубки.

Как измерить развёрнутую длину?

Разверните ТЭН мысленно или на бумаге: сложите длины всех прямых участков и дуг по осевой линии трубки. У готового нагревателя измерьте рулеткой от одного торца контактного стержня до другого.

Заявка на расчёт

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
