Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните геометрию изгиба с вашим ТЭНом из нержавейки
- Сравните форму изгиба и общую геометрию. Приложите старый ТЭН или шаблон из проволоки к чертежу или фото.
- Проверьте тип и расположение крепления: отверстия под болт, проушины, приварные пластины или свободный конец.
- Уточните расположение и длину контактных выводов (штырей). Измерьте расстояние от корпуса до конца вывода.
- Сверьте общую длину по наружной трубе (без учёта выводов) и длину оребрённой части, если рёбра есть.
- Убедитесь, что материал трубы нержавеющая сталь, как указано в названии.
Фото старого ТЭНа из нержавеющей стали с двух-трёх ракурсов
- Фото старого ТЭНа с двух-трёх ракурсов (общий вид, крепление, выводы).
- Чёткое фото шильдика или маркировки, если она сохранилась (буквы и цифры как есть).
- Эскиз от руки с указанием общей длины, длины оребрения, расстояния между осями креплений и диаметра трубы.
- Фото места установки (гриль, корпус) с указанием, куда крепится деталь и как проходит кабель.
- Если есть чертёж, пришлите его скан или фото.
Изменим длину оребрения или форму изгиба для трубчатого ТЭНа
Делаем по образцу, фото, чертежу. По заказу меняем длину оребрения, форму изгиба, расположение и длину выводов, тип крепления, мощность и напряжение. Изменяем материал трубы для другой среды.

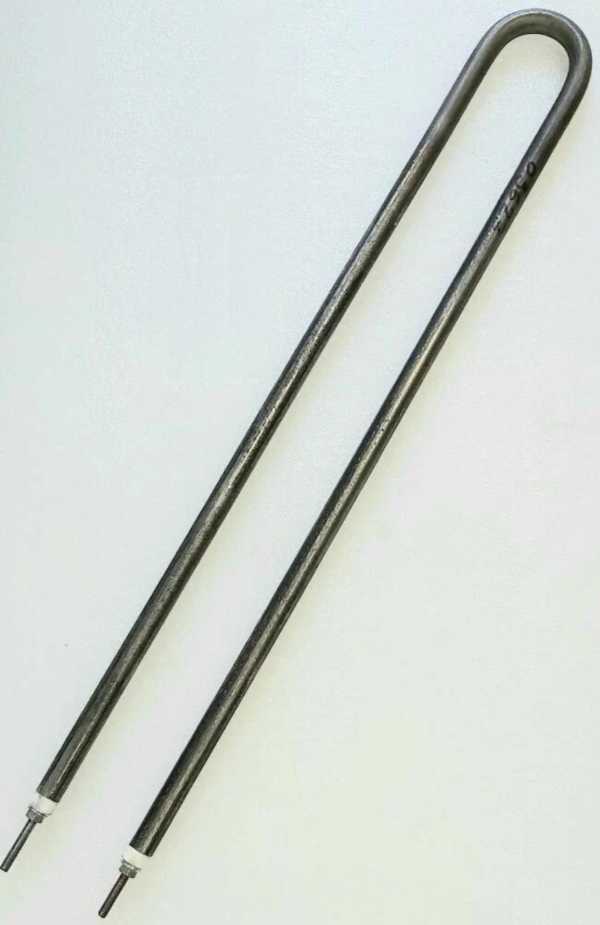

Применение: ТЭН для гриля из нержавеющей стали
Такие нагреватели ставят в контактных грилях, грилях-саламандрах, вертикальных грилях для шаурмы и микроволновых печах с грилем. В контактном гриле или гриле-саламандре трубчатые ТЭНы расположены под жарочной поверхностью, разделённой на независимые зоны нагрева. В гриле для шаурмы вертикальный ряд открытых трубчатых ТЭН стоит сбоку от вертела. В микроволновой печи с грилем трубчатый гриль-элемент находится в верхней части камеры.
Вопросы
Можно ли сделать этот ТЭН на напряжение 380 В, а не 220 В?
Да, сделаем. Пришлите нужное напряжение и мощность, а также фото старой детали для сверки формы и крепления.
Вы можете изменить длину оребрённой части или расположение крепёжных отверстий?
Да, сделаем. Приложите эскиз с новыми размерами или отметьте изменения на фото старого ТЭНа.
Подходит ли этот ТЭН для установки в воду или масло?
Мы меняем материал трубы под среду. Уточните тип жидкости и пришлите чертёж или фото. Сделаем по заказу.
У меня длина выводов не совпадает. Можно сделать короче или длиннее?
Да, сделаем. Укажите нужную длину выводов и тип контактов (под клемму, гайку, пайку) в заказе и приложите фото.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
