Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 8 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1550 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 8 мм; можно 6,5, 8,5 мм |
| Мощность | в этом товаре 1,7 кВт; можно меньше или больше, примерно от 1 кВт до 2,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

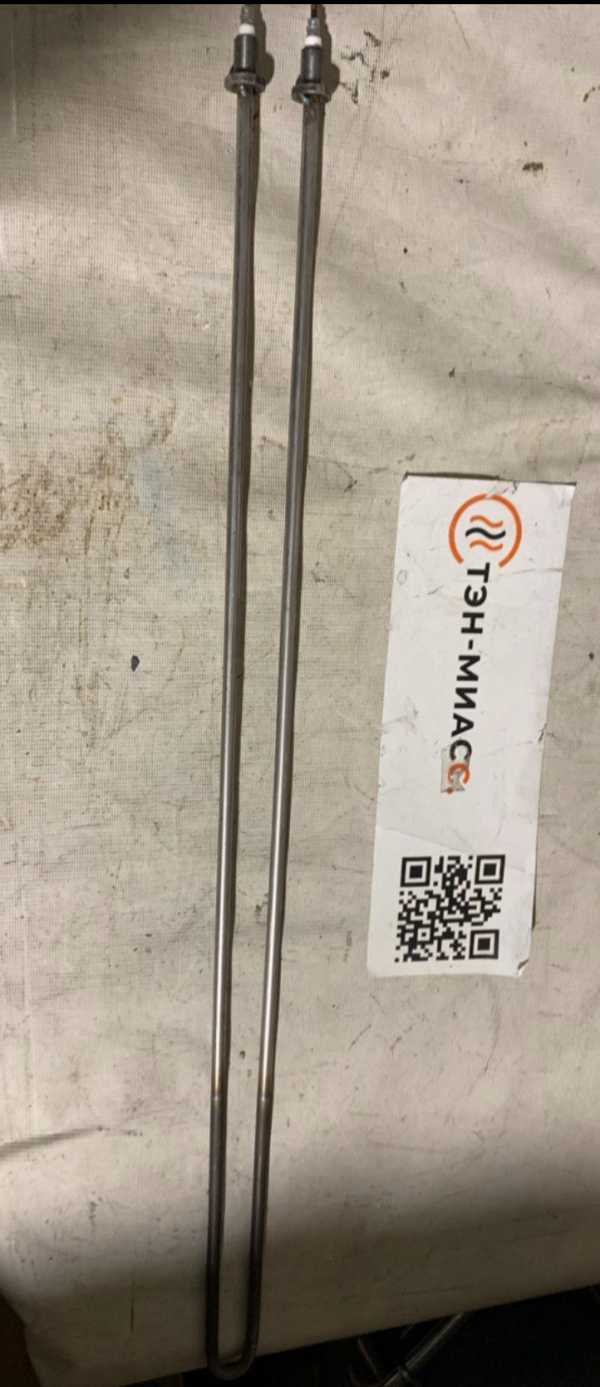

ТЭН 155: читаем маркировку и активную длину
В обозначении 155 задаёт длину, А8 указывает код контактного стержня A и диаметр оболочки 8 мм. Мощность 1,7 кВт, напряжение 220 В, среда с кодом Т. Активная длина по расчёту: 1470 мм.
- Код A соответствует длине контактного стержня в заделке 40 мм.
- Ф2 и R17 относятся к исполнению и гибу. Геометрию по этим кодам без эскиза не уточняем.
- Расчётный ток составляет 7,73 А, сопротивление в рабочем режиме 28,5 Ом.
Нагрузка ТЭНа 155 ниже предела для кода Т
Для воздуха и газов в спокойном состоянии при температуре выше 450 °C предел по ГОСТ для кода Т составляет 5,0 Вт/см². Удельная нагрузка этого ТЭНа по расчёту составляет 4,6 Вт/см² при площади 369 см², превышения нет.
Для другого режима работы проверьте соответствие ТЭНа условиям установки и теплоотводу.
Код Т и материал оболочки
Код Т предназначен для спокойного воздуха и газов при температуре выше 450 °C. Для этой среды ГОСТ рекомендует нержавеющую жаропрочную сталь. Материал конкретной оболочки в маркировке не указан.
В воде, масле или движущемся воздухе другие ограничения по удельной мощности и требования к материалу. Для работы в иной среде нужен отдельный подбор, нельзя автоматически переносить туда код Т.
Ф2 и R17: как задать гиб
Передайте чертёж или эскиз с формой ТЭНа, видом со стороны контактов, прямыми участками и местами начала гибов. Радиус R17 укажите на эскизе с единицами измерения и привязками.
Для оболочки диаметром 8 мм конец контактного стержня по ГОСТ должен находиться на прямом участке, не ближе 10 мм от начала изгиба.
Что прислать для подбора исполнения
- Чертёж, эскиз или образец с формой, радиусом и размерами присоединения.
- Среду и условия работы, включая температуру.
- Требуемые мощность и напряжение.
- Параметры штуцера и резьбы, если они нужны.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе ТЭН устанавливается в баке через фланец или резьбовую втулку. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать другую форму гиба?
Да, пришлите чертёж, эскиз или образец с формой и радиусами. Делаем по чертежу, эскизу, образцу.
Можно ли изготовить ТЭН на другое напряжение?
По заказу меняем напряжение. Укажите требуемое напряжение и мощность.
Какая длина контактного стержня бывает?
В этой маркировке код A означает 40 мм в заделке. В таблице ГОСТ также указаны коды B, C, D, E, F, G и H: 65, 100, 125, 160, 250, 400 и 630 мм.
Можно ли сделать с другой резьбой штуцера?
По заказу меняем резьбу штуцера. Укажите её тип и размер.
