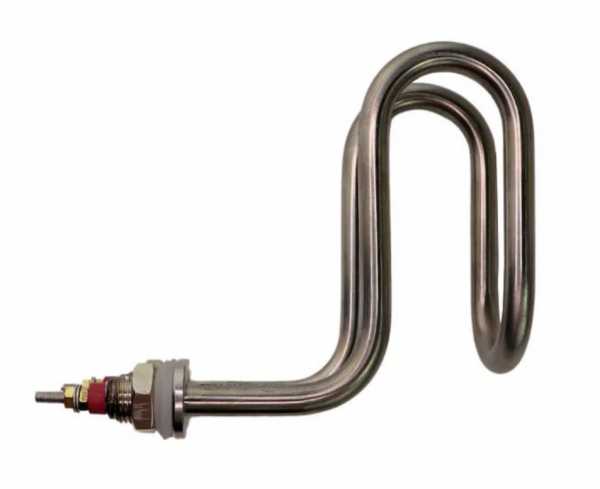

ТЭНы для вакуумной камеры, до 350 °С, мощность до 2,5 кВт, с г

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия и чего не хватает для изготовления

Из названия: ТЭН для вакуумной камеры, рабочая температура до 350 °С, мощность до 2,5 кВт, оснащён герметичными вводами. По готовым расчётам мощность зафиксирована - 2,5 кВт.

Чего нет в названии и без чего нельзя начать производство:

Напряжение питания (220 В, 380 В или другое)
Диаметр оболочки (по ГОСТ - от 6,5 до 16 мм)
Развёрнутая длина (от 250 до 6300 мм)
Длина холодных зон (код A - H, от 40 до 630 мм)
Форма изгиба (U, W, спираль, прямая)
Материал оболочки (сталь, нержавейка, медь)
Тип и размер резьбы штуцера или крепления
Конфигурация выводов (двухконцевой или одноконцевой)

Инженерная заметка

Главное для запуска в работу - прислать чертёж, эскиз или образец. Делаем по чертежу, эскизу, образцу.

---

Среда и материал оболочки: вода, воздух, масло

Вакуумная камера - это разреженная газовая среда. По каталогам производителей для воздуха и газов до 450 °С применяют углеродистую сталь (код S по ГОСТ). Для агрессивных сред или требований к чистоте (вакуум) чаще берут нержавеющую сталь (08Х18Н10Т).

У производителей встречаются ТЭН для вакуума с оболочкой из нержавейки - она не выделяет газов при нагреве. Если среда меняется (вода, масло), потребуется другой материал и пересчёт мощности.

Вода - медь, латунь или нержавейка (коды X, J, P)
Масло, жиры - углеродистая сталь (код Z)
Воздух неподвижный до 450 °С - углеродистая сталь (код S)

По заказу меняем материал оболочки под вашу среду.

---

Форма и гибка: как передать форму и радиус

ТЭН может быть изогнут в любую форму - U-образный, W, кольцо, спираль. Для заказа нужен эскиз с указанием:

Радиусов изгиба (не менее 2 - 3 диаметров трубки)
Расстояний между осями прямых участков
Расположения холодных зон (контактные стержни - только на прямых частях, не ближе 20 мм от изгиба)

Важно

Без чертежа или образца гибка не выполняется. Делаем по чертежу, эскизу, образцу.

У производителей минимальный радиус гибки - 3 диаметра оболочки (например, для 10 мм - радиус 30 мм).

---

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Измерьте диаметр оболочки штангенциркулем (обычно 8,5 - 16 мм).
Зарисуйте форму - на листе бумаги обведите контур ТЭН, отметьте прямые участки и радиусы.
Вычислите развёрнутую длину - возьмите гибкую проволоку, повторите форму, затем выпрямите и измерьте линейкой. Это длина трубки до гибки.
Определите холодные зоны - расстояние от торца трубки до начала активной части (обычно 40 - 65 мм). Уточните по ГОСТ: код A=40 мм, B=65 мм, C=100 мм и т.д.
Укажите крепление - резьба штуцера, фланец, приварная гайка.

Инженерная заметка

Главный параметр - развёрнутая длина, от неё зависит сопротивление и мощность. Ошибка в 1 см даёт отклонение мощности до 5%.

---

Что прислать

Для запуска в производство необходимо:

Чертёж или эскиз с размерами (диаметр, развёрнутая длина, холодные зоны, радиусы, расположение крепления)
Образец старого ТЭН (можно целиком или вырезанный участок)
Фотографии старого нагревателя со всех сторон
Информация о среде (вакуум, температура до 350 °С)
Напряжение питания (например, 220 В или 380 В)
Требования к герметичным вводам (тип разъёма, длина кабеля)

Важно

Без точных размеров и чертежа изготовление невозможно - делаем только по образцу или чертежу.

---

Где применяют такие нагреватели

Такие нагреватели ставят в маслоочистительные и вакуумные установки. Нагреватель находится в фильтре-подогревателе в составе установки, между насосом закачки и вакуумным баком.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

можно ли другую резьбу штуцера?

Да, по заказу меняем тип и размер резьбы штуцера - укажите требуемый стандарт (G1/2, G3/4, метрическая) в заявке.

как измерить развёрнутую длину?

Разверните старый ТЭН (если он изогнут) или измерьте длину гибкой проволокой, повторяя его форму, затем выпрямите проволоку и измерьте линейкой.

можно ли нержавейку?

Да, делаем оболочку из нержавеющей стали (08Х18Н10Т) - она подходит для вакуума и температур до 350 °С.

можно ли поставить в другую среду?

ТЭН рассчитан на вакуумную камеру; для воды или масла потребуется изменить материал оболочки и удельную мощность. Сообщите среду и температуру - подберём по ГОСТ.
