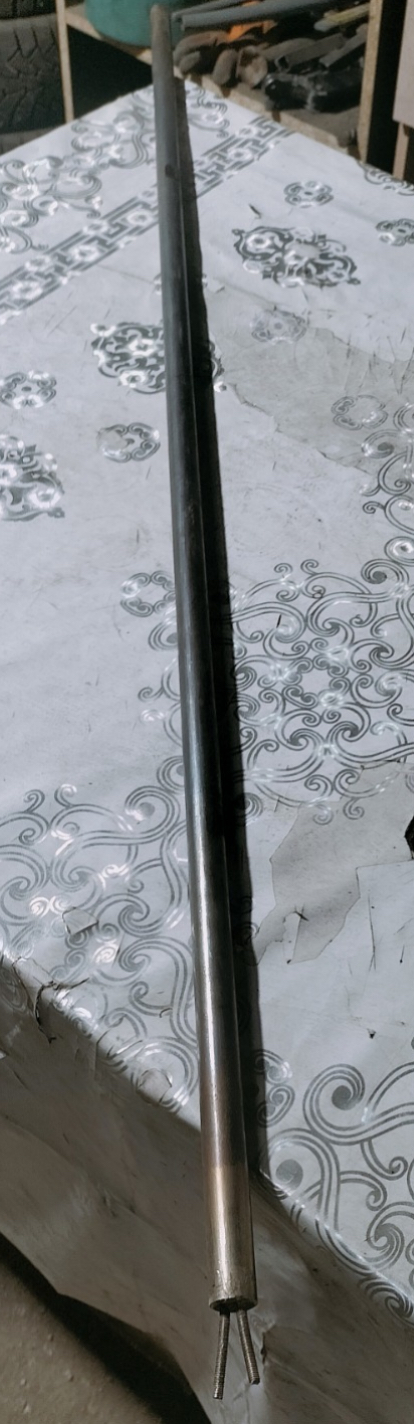

Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Снимите межосевое расстояние креплений на старом ТЭНе для станка
- Снимите размеры по прямой линии между крепёжными отверстиями или центрами дуг, если ТЭН изогнут.
- Проверьте тип контактных выводов: штырь, гайка, резьбовой наконечник или клемма под винт. Сравните количество, диаметр и длину выводов.
- Посмотрите, есть ли на трубке резьба, фланец, скоба, хомут или иное крепление к корпусу станка. Уточните шаг резьбы и диаметр.
- Измерьте длину по корпусу трубки (без выводов) и общую длину с выводами. Для изогнутого ТЭНа укажите развёрнутую длину трубки.
- Сверьте напряжение, мощность и схему включения (однофазный, трёхфазный, количество зон нагрева), если они указаны на старой детали.
Приложите фото старого ТЭНа с двух-трёх ракурсов для замера изгибов и расстояний
- Фото старого ТЭНа с двух-трёх ракурсов, чтобы были видны форма, изгибы, расстояния между ветвями и расположение выводов.
- Чёткое фото маркировки или шильдика, если он сохранился, с надписями и цифрами.
- Эскиз от руки с основными размерами: длина трубки, расстояние между осями крепежа, диаметр резьбы или фланца, длина и диаметр выводов.
- Уточните, какая среда будет контактировать с трубкой (вода, масло, воздух, агрессивная жидкость) и рабочая температура.
- Если ТЭН крепится на цилиндр, бак или плиту, приложите фото посадочного места и размеры отверстия под установку.
- Для нестандартной формы можно прислать старую деталь почтой делаем по образцу, фото, чертежу.
Подберите другой трубчатый нагреватель по напряжению и мощности для станка
По заказу меняем напряжение, мощность, длину трубки, диаметр и форму изгиба, а также тип и длину выводов. Материал оболочки и крепление подбираем под среду и условия работы. Для этого пришлите фото старого образца, чертёж или опишите, что именно нужно изменить.
Где применяют ТЭН для станка
Такие нагреватели ставят в клеевых ваннах кромкооблицовочных станков, где элемент покрыт тефлоном для лёгкой чистки. В накопительных водонагревателях нагреватель устанавливается в баке через боковой или нижний фланец. В стиральных машинах элемент закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать такой же ТЭН, но на другое напряжение, например с 220 на 380 В?
Да, сделаем. Для этого в заказе укажите новое напряжение и желаемую мощность, а также приложите фото старого образца.
Подойдёт ли этот нагреватель, если у меня другое крепление (не резьба, а фланец или хомут)?
Да, изготовим с любым креплением по вашему образцу или чертежу. Пришлите фото или эскиз крепёжного узла.
Вы можете сделать увеличенную или уменьшенную длину трубки при той же форме?
Да, меняем длину и развёрнутую длину трубки под ваше посадочное место. Приложите размеры отверстия или расстояние между точками крепления.
Нужен нагреватель для масла или агрессивной среды, а не для воздуха. Вы делаете из другого материала?
Да, подбираем материал оболочки под конкретную среду. Укажите тип жидкости и рабочую температуру в заказе.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
