Элемент нагревательный ТЭН 2,5 кВт для KOGAST

Что скрыто в названии, а что придётся уточнить

Элемент нагревательный ТЭН 2,5 кВт для KOGAST - это рабочий параметр мощности, но не техническое задание на изготовление. По одному названию можно определить только одно: перед нами трубчатый электронагреватель мощностью 2,5 кВт, который ставится в оборудование KOGAST.

Все остальные параметры - геометрия, материал оболочки, тип крепления - в названии отсутствуют. Для производства такого ТЭН не хватает данных по диаметру трубки, развёрнутой длине, напряжению питания и конфигурации присоединительных размеров. Без этих значений нельзя рассчитать сопротивление спирали и подобрать трубку нужного сечения.

У производителей принято обозначать ТЭН по ГОСТ 13268-88, где маркировка вида «ТЭН-25А10/0,25Х127» расшифровывается как: развёрнутая длина 250 мм, длина контактного стержня 40 мм, диаметр оболочки 10 мм, мощность 0,25 кВт, среда - вода, напряжение 127 В. В названии «ТЭН 2,5 кВт для KOGAST» закодирована только мощность.

2,5 кВт - единственная величина, которую можно взять из названия без дополнительных вопросов.

Форма и гибка: как передать радиус

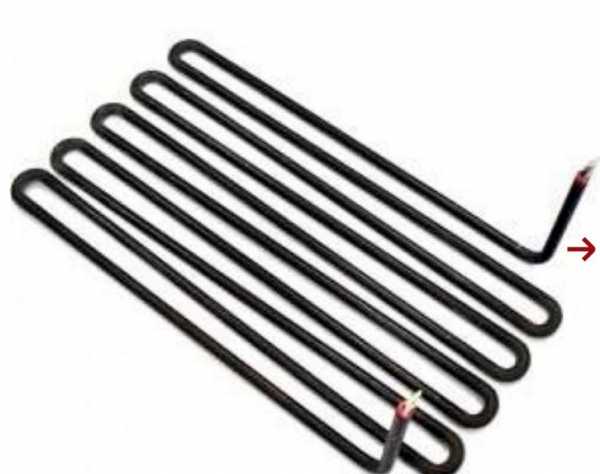

ТЭН редко бывает прямым - обычно это U-образная, W-образная или иная конфигурация, повторяющая форму нагревательной зоны оборудования. Радиус изгиба влияет на распределение температуры и на технологию гибки.

Чтобы изготовить ТЭН нужной формы, достаточно прислать эскиз с размерами или образец. По чертежу или образцу воспроизводится геометрия: длина прямых участков, положение изгибов, радиусы. Чем точнее указаны размеры, тем меньше расхождений при проверке.

Важный момент: контактный стержень у изогнутого ТЭН должен располагаться на прямом участке, а не в зоне гиба. По ГОСТ 13268-88 расстояние от начала изгиба до стержня - не менее 20 мм для трубок диаметром 10 - 16 мм, и не менее 10 мм для трубок 6,5 - 9,5 мм. Это стандартное требование, его придерживаются все производители.

1. Снимите размеры с существующего нагревателя или с посадочного места в оборудовании.
2. Укажите радиусы изгиба - или передайте образец, если радиусы неизвестны.
3. Проверьте, чтобы контактные стержни выходили из прямых участков.

Среда и материал оболочки: вода, воздух, масло

Выбор материала оболочки напрямую зависит от того, в какой среде будет работать ТЭН. В каталогах производителей принято разделять нагреватели по кодам нагреваемой среды - это стандарт, закреплённый в ГОСТ 13268-88. Код среды определяет и материал трубки, и предельную удельную мощность на квадратный сантиметр поверхности.

Для воды и слабых растворов щелочей и кислот (код X) подходит медь или латунь - удельная мощность до 9 Вт/см². Если среда более агрессивная, вода с pH 5 - 7 - берут нержавеющую жаростойкую сталь (код J), здесь допускается до 15 Вт/см². Для спокойного воздуха до 450°C используется углеродистая сталь (код S) с ограничением 2,2 Вт/см² - для воздуха мощность на единицу площади ниже, иначе нагреватель перегреется.

Масла и жиры (код Z) - это углеродистая сталь с пределом 3,0 Вт/см². Тот же материал, но другая допустимая нагрузка. Цифра мощности 2,5 кВт никак не ограничивает выбор среды - решает сочетание материала оболочки и удельной мощности.

• Для воды (pH 5 - 9): медь, латунь, нержавеющая сталь - в зависимости от агрессивности
• Для воздуха спокойного до 450°C: углеродистая сталь
• Для масел и жиров: углеродистая сталь

Крепление: штуцер, гайка, фланец, межосевое

Способ установки ТЭН в оборудование KOGAST определяется конструкцией бака или камеры. У производителей встречаются три основных типа: штуцер с резьбой, гайка с шайбой и фланец. Отдельно указывается межосевое расстояние для U-образных нагревателей - это расстояние между осями двух параллельных прямых участков.

Для ТЭН мощностью 2,5 кВт подойдёт любой из этих вариантов - ограничений по мощности нет. Штуцер вваривается в стенку бака, гайка прижимает нагреватель через прокладку к фланцу, фланцевое крепление используется для съёмной установки. Межосевое расстояние задаёт ширину нагревателя и должно точно совпадать с ответным отверстием в оборудовании.

• Штуцер - резьбовой, вваривается в стенку, уплотнение прокладкой
• Гайка и шайба - прижимное крепление через отверстие в стенке
• Фланец - съёмный узел для обслуживания
• Межосевое расстояние - для U-образных и W-образных конфигураций

По заказу меняем тип крепления, резьбу штуцера, диаметр фланца.

Что прислать, чтобы получить готовый нагреватель

Для запуска заказа нужен один из трёх вариантов документации: чертёж, эскиз от руки или сам образец нагревателя. В чертеже должны быть указаны: развёрнутая длина, диаметр трубки, расстояние между осями (для изогнутых), длина контактных стержней, тип резьбы, напряжение и среда.

Делаем по чертежу, эскизу, образцу - этот принцип работает для любого ТЭН, включая модель для KOGAST. По заказу меняем материал оболочки, диаметр, форму, тип крепления и напряжение. Название «ТЭН 2,5 кВт» определяет мощность, но не определяет исполнение.

Если есть только старый нагреватель - его можно передать как образец: снимем геометрию, диаметр, длину стержней, шаг резьбы. По образцу воспроизведём все размеры.

1. Чертёж или эскиз с размерами - самый точный способ передачи геометрии
2. Образец нагревателя - если чертежа нет
3. Фотографии с линейкой - как вспомогательный материал, если доступен только такой вариант

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
