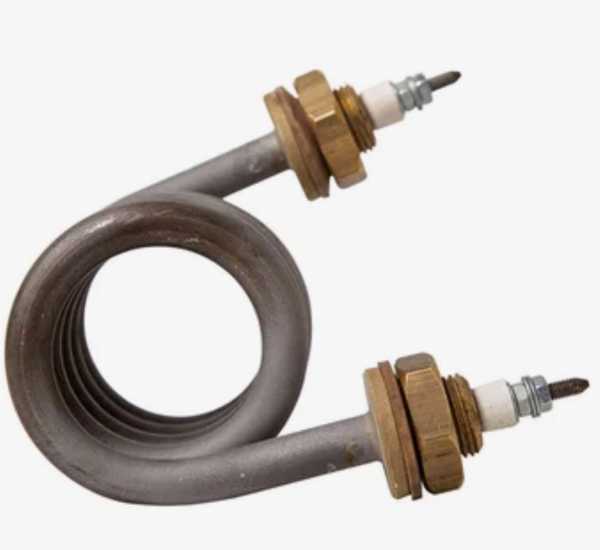

Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,7 кВт; можно меньше или больше, примерно от 1,6 кВт до 3,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
2,7 кВт и 220 В: что уже известно и чего не хватает
По названию заказа определены мощность 2,7 кВт и напряжение 220 В. Технологический расчёт даёт рабочий ток 12,27 А и сопротивление 17,9 Ом. Это электрическая основа, по ней подбирается спираль.
Для запуска в производство нужны:
- Диаметр трубки и материал оболочки
- Развёрнутая длина и активная длина
- Длина холодных зон и контактных стержней
- Форма после гибки
- Тип крепления и присоединительная резьба
В одном названии нет ни одного геометрического размера. По названию можно рассчитать электрику, но не форму.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма
- Отключите прибор от сети, слейте жидкость и дайте ТЭН остыть.
- Извлеките нагреватель из дистиллятора, не повреждая оболочку.
- Измерьте диаметр трубки штангенциркулем.
- Замерьте длину контактных стержней от торца до начала трубки.
- Найдите границу холодной зоны: включите ТЭН на 10-15 секунд, затем выключите. Место, где трубка остаётся холодной, и есть холодная зона.
- Для развёрнутой длины повторите форму мягкой проволокой по оси трубки, распрямите её и измерьте.
У производителей холодные зоны стандартизованы: по ГОСТ длины 40, 65, 100, 125, 160 мм обозначаются буквами A, B, C, D, E. Если маркировка читается, просто назовите код.
Не разгибайте старый ТЭН для замера. Это ломает изоляцию и стирает форму. Пришлите образец целиком или сделайте эскиз.
Форма и радиусы изгиба: как передать геометрию
Форма ТЭН повторяет внутреннее пространство бака. Для повторения нужны не только общие габариты, но и радиусы изгибов, расстояния между осями, длина прямых участков. Лучше всего прислать старый образец: делаем по образцу точно.
На эскизе обязательно укажите, где заканчивается контактный стержень и начинается изгиб. По ГОСТ конец стержня должен находиться на прямом участке: не менее 20 мм до начала изгиба для трубок 10-16 мм, для трубок 6,5-9,5 мм это расстояние составляет 10 мм.
Радиус изгиба диктует минимальный прямой участок: 10 или 20 мм в зависимости от диаметра трубки.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
Дистиллятор греет воду, поэтому оболочка ТЭН должна быть рассчитана на воду. В каталогах производителей для воды применяется несколько исполнений. Они различаются материалом и максимальной удельной мощностью по ГОСТ 13268-88.
- X: вода, pH 5-9, медь или латунь, 9,0 Вт/см²
- J: вода, pH 5-7, нержавеющая сталь, 15 Вт/см²
- P: вода, pH 7-9, углеродистая сталь, 15 Вт/см²
- Q: вода, pH 5-7, алюминий, 9,5 Вт/см²
Для воздуха и масел существуют отдельные коды: S, T, O, K для воздуха; Z для жиров и масел. По заказу меняем материал оболочки под конкретную среду.
ТЭН, рассчитанный на воду, нельзя ставить в масло или воздух: из-за низкого съёма тепла оболочка перегреется.
Что прислать для запуска заказа
- Электрика: мощность 2,7 кВт, напряжение 220 В, ток 12,27 А, сопротивление 17,9 Ом.
- Геометрия: диаметр трубки, развёрнутая длина, длина холодных зон.
- Форма: эскиз с радиусами изгибов или фото с размерами.
- Среда: вода, воздух, масло и температура нагрева.
- Крепление: резьба, гайка, фланец или способ установки в бак.
- Образец: если нет размеров, пришлите старый ТЭН целиком.
Делаем по чертежу, эскизу, образцу. Работаем с параметрами, которые можно измерить и подтвердить.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых опреснителях, где нагреватель находится в камере нагрева дистиллятора, в которой исходная вода доводится до испарения.
Вопросы
Можно ли сделать ТЭН на другое напряжение, например 380 В?
Да, по заказу меняем напряжение. При этом пересчитываем сопротивление спирали, чтобы сохранить нужную мощность. Уточните напряжение и мощность.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Если маркировки нет, измерьте размеры по инструкции или пришлите ТЭН целиком.
Можно ли поставить в другую среду, например в масло?
Вода и масло требуют разной удельной мощности. По заказу меняем материал оболочки и мощность под новую среду, но просто заменить воду на масло нельзя.
Как измерить развёрнутую длину?
Возьмите мягкую проволоку, повторите ею форму ТЭН по средней линии трубки, затем распрямите проволоку и измерьте её рулеткой. Это и будет развёрнутая длина.
