Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

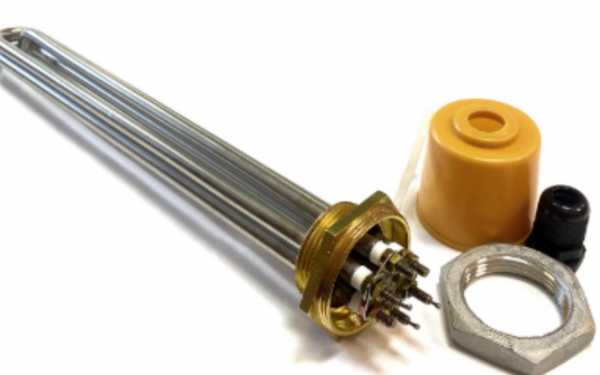

ТЭН 9 кВт на фланец DN32: замена старого нагревателя с крепёжной гайкой
ТЭН рассчитан на работу в воде или в слабых водных растворах (pH 5 - 9). Название указывает, что среда - жидкость, а не воздух и не масло. При изготовлении под такую нагрузку у производителей подбирают оболочку из материалов, стойких к коррозии - обычно медь, латунь или нержавеющая сталь. Режим работы: полное погружение в среду, иначе неровный нагрев и перегорание.
9 кВт выдают при подключении на сеть 380 В (схема «треугольник»). При 220 В мощность будет другая - это важно при заказе.
Главное: ТЭН на 9 кВт, фланец DN32, под гайку - для замены старого нагревателя в водяной ёмкости.
Какие параметры можно изменить под ваш чертёж
По заказу меняем:
- Развёрнутую длину - от неё зависит активная зона нагрева.
- Форму гибки - под размеры вашего бака.
- Длину контактных стержней и их материал.
- Материал оболочки - для агрессивных сред ставим нержавеющую сталь.
- Напряжение - этот ТЭН на 380 В, можно пересчитать на 220 В или другое.
Изменение длины или формы меняет место, где греет ТЭН. Если оставить ту же мощность, но уменьшить активную длину - поверхностная нагрузка на единицу площади станет выше, накипь будет образовываться быстрее.
Делаем по чертежу, эскизу или образцу старого ТЭН.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Где стоит и из чего сделан: среда и материал оболочки
По названию - это водяной ТЭН. Среда: вода или растворы с pH от 5 до 9. Для масла или воздуха этот нагреватель не подходит - у них другая удельная мощность, и он быстро сгорит.
У производителей для такой среды чаще всего берут оболочку из меди или латуни. Если в воде есть кислота или щёлочь - заказывают нержавеющую сталь. Для обычной водопроводной воды хватает медного ТЭН.
Не используйте этот нагреватель в масле или на воздухе - перегрев и трещины оболочки неизбежны.
Что прислать, чтобы сделали точно такой же
Для изготовления нового нагревателя под замену старого пришлите:
- Фото старого ТЭН с двух ракурсов - общий вид и со стороны контактов.
- Развёрнутую длину трубки - общая длина, если распрямить.
- Диаметр фланца DN32 - отверстия под гайку.
- Форму гибки - нарисуйте от руки или обведите на листе.
- Если есть - маркировка на холодной зоне (буквы и цифры).
Если старого нет - достаточно чертежа с размерами. Мы сделаем по нему.
Без маркировки тоже можно: пришлите фото и размеры. Сделаем по образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в бойлерах парогенераторов и гладильных систем, где они находятся внутри отдельной ёмкости для воды. Также они используются в накопительных водонагревателях, размещаясь в баке через боковой или нижний фланец.
Вопросы
Можно ли этот ТЭН на 9 кВт подключить на 220 В?
Да, можно, но мощность снизится - с 9 кВт до примерно 3 кВт. Для 9 кВт на 220 В нужен другой расчёт спирали. Если старый ТЭН работал на 380 В, не подключайте его на 220 В - будет греть слабо.
Можно ли поставить в масло, если заказать из нержавейки?
Нет. Этот ТЭН сделан для воды; в масле его удельная мощность слишком высокая - спираль будет перегреваться, трубка лопнет. Для масла нужен ТЭН с другим кодом среды и меньшей нагрузкой.
Как проверить старый ТЭН перед заменой - рабочий он или нет?
Возьмите мультиметр. В режиме измерения сопротивления: между контактами должно быть около 12 - 15 Ом (для 9 кВт на 380 В). Если «0» - замыкание спирали, если «бесконечность» - обрыв. Также проверьте утечку: один щуп на контакт, другой на корпус - должно быть не ниже 0,5 МОм.
Можно ли заказать такой же ТЭН, но с другой длиной контактов?
Да, по заказу меняем длину контактных стержней и холодных зон. Пришлите свой размер от точки крепления до конца стержня - сделаем по нему.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
