Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

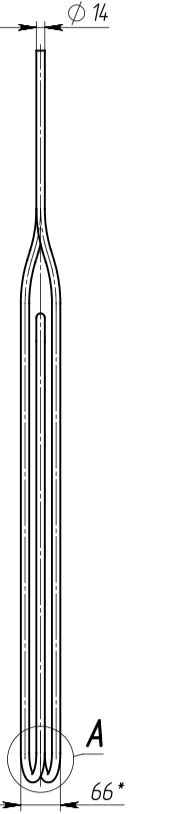

Сравните изгиб вашего старого ТЭНа с новым во фторопластовой оболочке
- Сравните форму полностью повторите изгиб старого нагревателя.
- Проверьте тип крепления совпадает ли с вашим: штуцер, гайка или гладкий конец под обжим.
- Сверьте выводы контактов их количество, направление (в одну сторону или в разные) и длину свободного конца.
- Измерьте длину по оболочке от края до края без учета выводов.
- Сравните мощность указанную на старой детали (Вт) с нашим паспортным значением.
Приложите фото старого нагревателя с линейкой для замера длины оболочки
- Приложите фото старой детали с линейкой вдоль оболочки.
- Укажите напряжение сети (вольт), в которой работал нагреватель.
- Замерьте и напишите полную длину по прямой от вывода до вывода.
- Сообщите тип среды контактирующей с оболочкой (вода, масло, воздух, агрессивная жидкость).
- Если есть чертеж или эскиз с размерами, приложите его.
- Для сложной формы сделайте фото с двух ракурсов.
Изменим мощность, напряжение или длину оболочки под вашу задачу
Мы делаем по образцу, фото или чертежу. По заказу меняем длину оболочки, мощность, напряжение, тип и длину выводов, а также материал крепления под вашу среду.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечных машинах он встроен в проточную часть циркуляционной помпы. Также подобные элементы используются в парогенераторах и гладильных системах, где нагреватель находится в отдельном бойлере для воды.
Вопросы
У меня другое напряжение, 220 В, а у вас указано 380 В. Сделаете под 220 В?
Да, сделаем. Пришлите нужную мощность и фото или маркировку старого ТЭНа.
Мне нужно изменить длину оболочки, она на 2 см короче старой. Это возможно?
Да, сделаем. Сообщите точную длину и приложите чертеж или фото с замером.
У меня агрессивная среда, старый нагреватель быстро прогорел. Вы можете сделать оболочку из другого материала?
Да, сделаем. Уточните тип среды и температуру, мы подберем материал оболочки по заказу.
На старом ТЭНе крепление гайка, а мне нужен штуцер. Вы можете поменять крепление?
Да, сделаем. Пришлите фото вашего крепежного места и образец старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
