Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

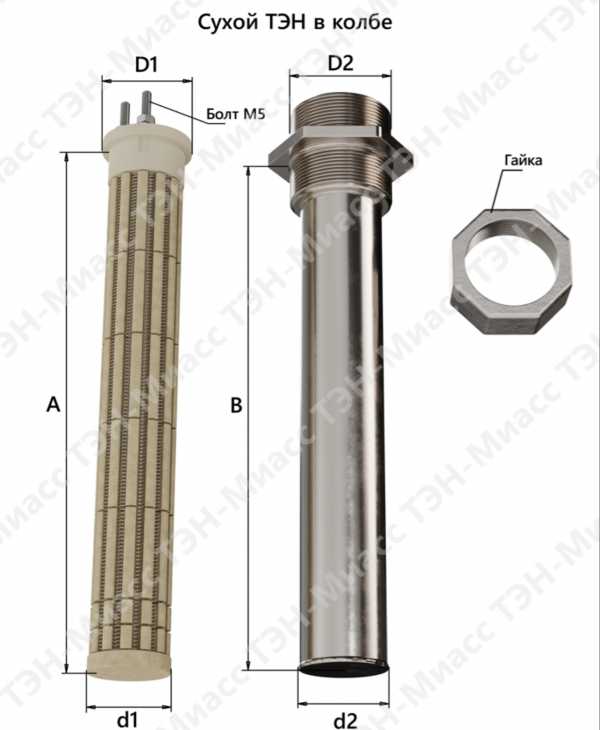

Проверка формы и типа корпуса трубчатого ТЭНа в колбе
- Сравните форму и тип корпуса: прямая трубка с открытой спиралью в наполнителе или гладкая герметичная трубка из нержавеющей стали.
- Проверьте способ крепления: фланец, резьбовое соединение с гайкой или контактный болт. Посмотрите на диаметры крепежных элементов на вашей детали.
- Уточните расположение и тип выводов: контактные стержни, резьба под болт. Сопоставьте длину трубчатой части и общую длину с вашим образцом.
- Сверьте мощность, напряжение и конфигурацию выводов. Эти данные должны быть указаны на корпусе старого ТЭНа или в документации к оборудованию.
Фото старого сухого ТЭНа в колбе для изготовления по образцу
- Фото старой детали с разных ракурсов: общий вид, место крепления, выводы.
- Четкие снимки маркировки на корпусе ТЭНа (если сохранилась) или на корпусе оборудования.
- Измерьте длину трубки, диаметр трубки, шаг резьбы (если есть), расстояние между контактными стержнями.
- Укажите рабочее напряжение, мощность, тип среды (вода, масло, агрессивная жидкость).
- Если ТЭН стоял в колбе, пришлите фото колбы и способ её установки в резервуар.
Изменение длины или крепления трубчатого ТЭНа под заказ
Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки, тип крепления (фланец, резьба, гайка), материал оболочки и конфигурацию выводов. Для нестандартной среды подбираем другой сплав или покрытие корпуса.
Применение: Нагреватель в колбе
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент помещён в защитную колбу внутри бака. Также их используют в парогенераторах и гладильных системах, где нагреватель находится в отдельном бойлере для воды. В стиральных машинах подобные ТЭНы крепятся снизу бака через резиновую манжету.
Вопросы
У меня напряжение 380 В, а старый ТЭН был на 220 В. Вы сделаете такой же под 380 В?
Да, сделаем. Для этого пришлите фото старого ТЭНа с маркировкой и укажите рабочее напряжение оборудования.
Можно ли заменить фланец на резьбовое соединение другого диаметра?
Да, сделаем. Для заказа пришлите точный диаметр новой резьбы и фото места установки.
Трубка нужна длиннее на 5 см, чем в вашем стандартном исполнении. Это возможно?
Да, сделаем. Приложите чертеж с нужной длиной или фото с рулеткой.
Среда в резервуаре не вода, а щелочной раствор. Вы подберете другой материал корпуса?
Да, сделаем. Для подбора материала укажите состав среды, её температуру и примерное время непрерывной работы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
