Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для масла: чёрная сталь или нержавеющая; удельную мощность ниже, чем для воды |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить с вашей старой деталью

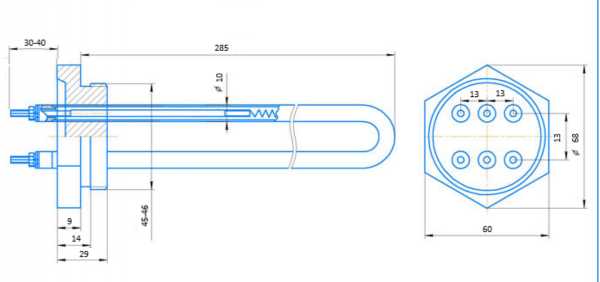

- Форма: U образная, два прямых участка трубки, соединенных дугой с одной стороны.
- Крепление: фланец с резьбой, на торце шесть отверстий под крепеж.
- Выводы: контактные стержни расположены с одной стороны, на фланце выведены гайки для подсоединения.
- Среда: рабочая среда масло теплоноситель, оболочка из нержавеющей стали.
- Длина трубки и мощность: сверьте с маркировкой на старой детали или вашими записями.
Что прислать для заказа именно этого товара
- Фото старого ТЭН с торца фланца и сбоку, чтобы были видны форма трубки и расположение выводов.
- Чертеж или эскиз с указанием длины трубки (по центрам дуги), диаметра фланца, разболтовки шести отверстий.
- Маркировку с детали (если сохранилась): буквенные и цифровые обозначения как есть.
- Рабочее напряжение и мощность с шильдика оборудования или из техпаспорта.
- Тип теплоносителя и максимальную температуру в системе (если отличается от стандартной).
- Фото места установки, если крепление нестандартное (например, есть дополнительные кронштейны).
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, диаметр и разболтовку фланца, материал оболочки под вашу среду. Для изменений пришлите те же данные, что для точной копии, и укажите, что именно нужно скорректировать.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых подогревателях топлива и масла, где трубчатый электронагреватель находится в теплообменнике топливной или масляной системы судна. Также они применяются в накопительных водонагревателях (бойлерах) в баке через боковой или нижний фланец. Кроме того, нагреватели этого типа встречаются в проточных водонагревателях в небольшой цилиндрической камере нагрева внутри корпуса.
Вопросы
Мне нужно другое напряжение, 220 В вместо 380 В. Вы можете сделать такой ТЭН?
Да, сделаем. Пришлите мощность, которую вы хотите получить при 220 В, или укажите, какую мощность оставить, мы пересчитаем длину и сечение спирали.
У меня фланец другого диаметра, чем в вашем каталоге. Вы подберете крепление под мое оборудование?
Да, сделаем фланец по вашему чертежу или образцу. Пришлите эскиз с диаметром и разболтовкой отверстий.
Мне нужна такая же форма, но другая длина трубки. Это возможно?
Да, изменим длину прямых участков или дуги под ваши габариты. Для этого пришлите чертеж или точные размеры от центра дуги до концов трубок.
Среда у меня не масло, а другой теплоноситель (например, гликоль). Вы сделаете ТЭН из другого материала оболочки?
Да, подберем материал оболочки под вашу среду и температуру. Пришлите тип теплоносителя, его рабочие параметры и, если есть, требования к стойкости стали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
