Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка U-образной формы, крепления и выводов с ТЭНом калорифера
- Форма: убедитесь, что ваша деталь U образная, как в названии, а не прямая, спиральная или другой конфигурации.
- Крепление: проверьте, есть ли на вашем ТЭНе металлическая планка (фланец) с отверстиями и два резьбовых стержня с гайками для подключения, как указано в товаре.
- Выводы: у вашего нагревателя должно быть два контактных стержня, расположенных сверху, без дополнительных клемм или проводов.
- Длина и мощность: сверьте общую длину и мощность, указанную на корпусе старой детали или в документации оборудования (в названии товара эти данные не приведены, уточните их отдельно).

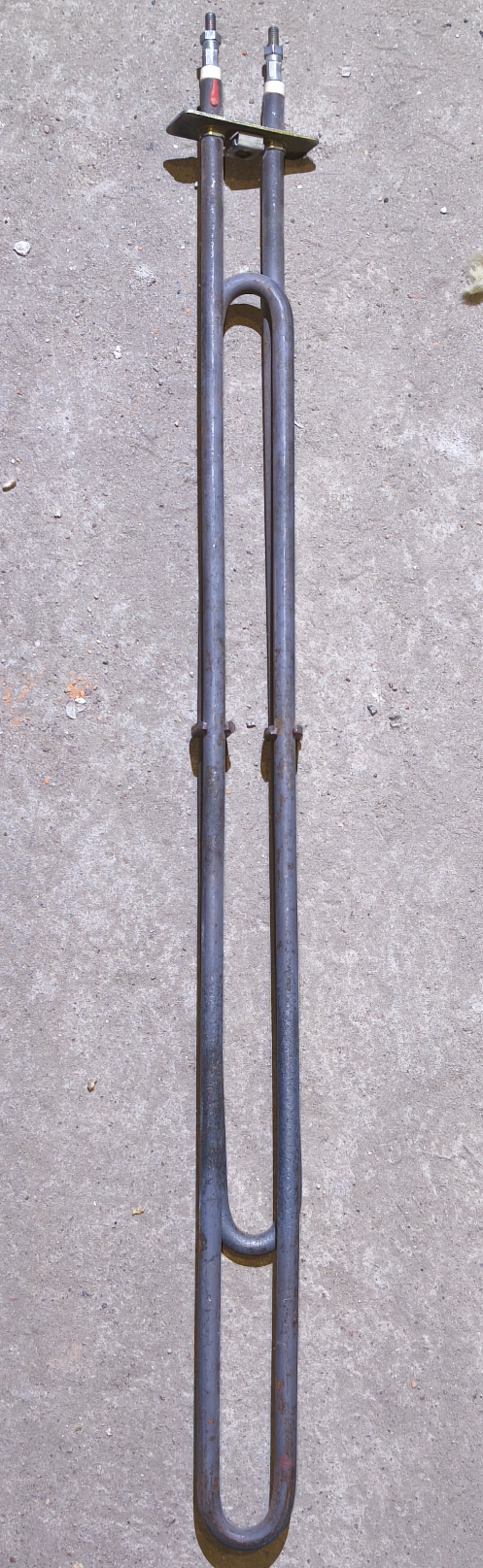

- Тип оболочки: на фото ТЭН без ребер, гладкий, из углеродистой стали темного цвета с признаками окисления.
Фото старого нагревателя калорифера с двух сторон для формы и крепления
- Фото старого нагревателя с двух сторон, чтобы мы видели форму, крепление и выводы.
- Чертеж или эскиз с размерами: общая длина по огибающей, расстояние между осями стержней, диаметр трубки, шаг и количество изгибов, если они есть.
- Укажите мощность и рабочее напряжение, которые были на старой детали (например, 2 кВт, 220 В).
- Если нагреватель стоял в калорифере, сообщите модель или марку оборудования, а также тип обдува (осевой вентилятор, центробежный).
- Фото места крепления (планки, фланца) с указанием расстояний между отверстиями, если они есть.
Изменение длины трубки, мощности, напряжения и типа планок для ТЭНа калорифера
По заказу меняем длину трубки, мощность, напряжение, тип и количество крепежных планок (фланцев), а также материал оболочки под конкретную среду (например, для агрессивных жидкостей или сухого воздуха с высокой температурой). Делаем по образцу, фото, чертежу, изменяя только те параметры, которые вы укажете.
Куда ставят ТЭН для калорифера
Такие нагреватели ставят в канальные электронагреватели (калориферы) приточной вентиляции. Нагреватель встроен в воздуховод приточной установки. Также элемент устанавливают в электрические канальные калориферы (воздухонагреватели) внутри круглого или прямоугольного воздуховода перед вентилятором.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также образец или чертеж для корректировки длины и сечения проволоки.
Подойдет ли этот нагреватель для масла или антифриза вместо воздуха?
Да, сделаем в корпусе из нержавеющей стали или с увеличенной толщиной стенки. Пришлите тип среды и рабочую температуру.
У меня крепление не планка, а резьбовая гайка с двух сторон. Вы можете изменить узел крепления?
Да, сделаем с резьбовыми штуцерами или фланцем другой конфигурации по вашему образцу или чертежу.
Мне нужна такая же форма, но короче на 200 мм. Это возможно?
Да, сделаем по вашим размерам. Пришлите эскиз с нужной длиной и расстоянием между осями выводов.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
