Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 140 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
ТЭН 1500 Вт: что указано и что нужно уточнить

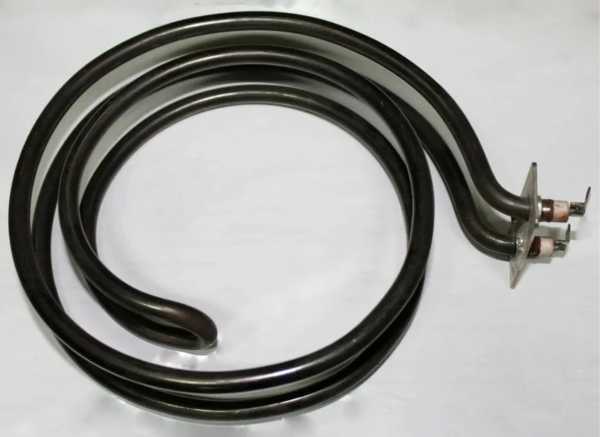

В названии указаны 1,5 кВт, 220 В, размеры A 140 мм и B 124 мм, диаметр оболочки Ø6,4 мм и назначение: нагрев воздуха с обдувом.
- Для изготовления по замене этих сведений может быть недостаточно: нужны чертёж, эскиз или образец.
- Уточните форму, точки отсчёта размеров A и B, конструкцию выводов и способ крепления.
- Также важно знать режим работы и параметры воздушного потока.
Обозначения A и B приводим по названию. Их точное положение следует показать на чертеже или эскизе.
Ø6,4 мм для воздуха: материал зависит от среды
В названии указано применение для нагрева воздуха с обдувом. Материал оболочки по названию определить нельзя. У производителей и в каталогах материал подбирают с учётом среды и условий нагрева.
Для воды или масла не следует считать этот ТЭН подходящим без уточнения конструкции и материала оболочки. При замене нужно сообщить, где и в какой среде будет работать нагреватель.
Не устанавливайте ТЭН в воду или масло только на основании совпадения размеров и электрических параметров.
Форма ТЭН: как показать изгиб и радиус
Чтобы передать форму без догадок, приложите эскиз или образец. На эскизе отметьте размеры A и B, положение изгибов, прямых участков и выводов.
- Покажите ТЭН с нескольких сторон.
- Укажите радиус изгиба или приложите шаблон, по которому можно его определить.
- Отметьте точки крепления и участки, которые должны совпасть с установленным нагревателем.
Делаем по чертежу, эскизу, образцу.
Подключение к 220 В: расчётный ток 6,82 А
Параметры из готового расчёта: 6,82 А, сопротивление в рабочем режиме 32,3 Ом. Напряжение по названию 220 В.
Подключение и защиту цепи должен проверить специалист с учётом оборудования, проводки и условий эксплуатации. Не выбирайте замену только по совпадению тока или сопротивления.
Что прислать для подбора замены
- Фото старого ТЭН и места его установки.
- Чертёж или эскиз с размерами A и B, формой, изгибами и креплением.
- Сведения о среде: воздух с обдувом, вода или масло.
- Электрические данные, если на старом изделии есть маркировка.
- Образец, если он сохранился.
По заказу меняем параметры по согласованному чертежу или образцу.
Где применяют такие нагреватели с обдувом
Такие нагреватели ставят в аэрогрили, где кольцевой элемент располагается вокруг вентилятора в съёмной крышке над чашей. Также они используются в мини-печах настольного типа, где открытые ТЭН устанавливаются сверху и снизу камеры. Нагреватели подходят для духовых шкафов, где трубчатые элементы размещаются на задних или боковых стенках камеры.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Для подбора приложите фото и образец либо эскиз с размерами и формой.
Можно ли на другое напряжение?
Возможность изготовления на другое напряжение нужно согласовать отдельно. Укажите требуемое напряжение и мощность.
Можно ли другую резьбу штуцера?
Уточните нужную резьбу и покажите место её установки на чертеже или образце. По заказу меняем параметры по согласованному чертежу.
Можно ли поставить в другую среду?
Среду нужно сообщить до подбора: вода, воздух или масло. Совместимость зависит от конструкции и материала оболочки.
Заявка на расчёт
