Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает

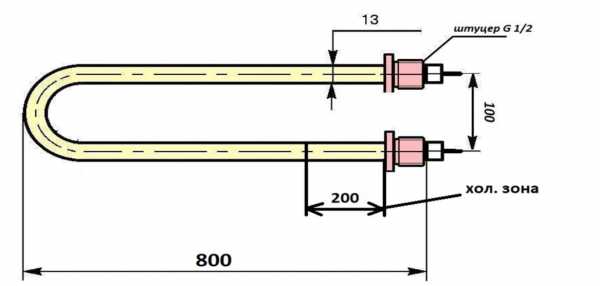

Из названия этого ТЭН известны три параметра: материал оболочки - титан, напряжение - 220 В, мощность - 2,5 кВт. По этим данным мы можем рассчитать ток (11,36 А) и рабочее сопротивление (19,4 Ом). Но для изготовления нужна геометрия: развёрнутая длина, форма после гибки, диаметр оболочки, длина холодных зон, тип крепления. Без этих размеров повторить нагреватель невозможно.
Без геометрии изготовить ТЭН нельзя - понадобится образец или чертёж.
Подключение на 220 В: ток 11,36 А
Этот ТЭН рассчитан на 220 В переменного тока. Расчётный ток - 11,36 А. Для подключения используйте стандартную однофазную сеть. Провод подбирайте по правилам ПУЭ под этот ток. Сопротивление изоляции при проверке должно быть не менее 0,5 МОм.
Не включайте ТЭН на напряжение выше 220 В - это приведёт к перегреву спирали и выходу из строя.
Сопротивление в рабочем режиме: 19,4 Ом - это расчётное значение для проверки мультиметром.
Крепление: штуцер, гайка, фланец, межосевое
В названии тип крепления не указан. У производителей встречаются варианты: резьбовой штуцер (от М14 до М27), гайка, фланец (прямоугольный или круглый), крепление на межосевом расстоянии. Для этого товара крепление определяется только по старому образцу. Без образца возможен любой из перечисленных вариантов.
- Штуцер - наружная резьба с двух сторон или с одной стороны.
- Гайка - внутренняя резьба, часто используется с прижимной шайбой.
- Фланец - плоская пластина с отверстиями под болты.
- Межосевое - расстояние между центрами двух крепёжных отверстий.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина: распрямите старый ТЭН (если он гнутый) и измерьте рулеткой от одного конца контактного стержня до другого вдоль оси трубки. Запишите в мм.
- Холодные зоны: измерьте длину прямых участков со стороны контактных стержней - от края трубки до начала изгиба. В каталогах производителей эти размеры обозначают буквами A - H по ГОСТ 13268-88.
- Форма после гибки: сфотографируйте старый ТЭН с линейкой. Нарисуйте эскиз: отметьте все изгибы, расстояния между осями, углы. Если ТЭН прямой - просто укажите это.
- Диаметр оболочки: измерьте штангенциркулем - у производителей встречаются диаметры от 6,5 до 16 мм.
Главное - развёрнутая длина и форма гибки. Остальное уточняется по образцу.
Что прислать
- Чёткие фото старого ТЭН с линейкой рядом (общий план и крупно контактные стержни).
- Эскиз с размерами: развёрнутая длина, длина холодных зон, диаметр оболочки, тип крепления, межосевое расстояние (если есть фланец).
- Если есть маркировка - её фото или текст.
- Если образца нет - чертёж с указанием всех геометрических параметров.
Без геометрии изготовить ТЭН по вашему напряжению и мощности нельзя - понадобится образец или точный чертёж.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где нагреватель устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. Также они применяются в проточных водонагревателях, где размещаются в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечных машинах встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера на любую в пределах разумного - от М14 до М27, шаг и тип резьбы согласовываем.
Можно ли сделать ТЭН из нержавейки вместо титана?
Да, делаем по чертежу, эскизу или образцу. По заказу меняем материал оболочки на нержавеющую сталь. Титан и нержавейка - разные варианты, подбираем под среду.
Можно ли изготовить по старому образцу, если на нём нет маркировки?
Да, делаем по образцу. Пришлите старый ТЭН или его точные размеры с фото - мы снимем все параметры и изготовим такой же.
Можно ли поставить этот ТЭН в другую среду (например, в масло вместо воды)?
По заказу меняем конструкцию под другую среду. Для масла нужна другая удельная мощность и часто другой материал оболочки. Пришлите данные о среде - подберём подходящий вариант.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
